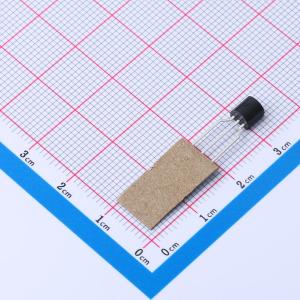

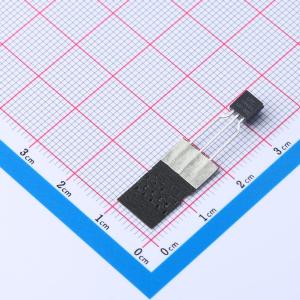

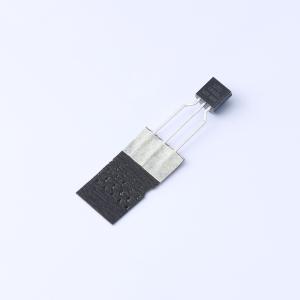

温馨提醒：图片仅供参考，商品以实物为准
1N60L-T92-B
1.2A, 600V?N-CHANNEL POWER MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- UTC 1N60是一款高压MOSFET，其设计具备更优特性，如快速开关时间、低栅极电荷、低导通电阻以及高稳健的雪崩特性。这款功率MOSFET通常用于电源、PWM电机控制、高效DC - DC转换器和桥式电路等高速开关应用中。
- 品牌名称
- UTC(友顺)
- 商品型号
- 1N60L-T92-B
- 商品编号
- C484513
- 商品封装
- TO-92
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 1.2A | |
| 导通电阻(RDS(on)) | 11.5Ω@10V | |
| 耗散功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 6nC@10V | |
| 输入电容(Ciss) | 150pF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 在VGS = 10V、ID = 0.6A条件下,RDS(ON) \leq 11.5Ω
- 超低栅极电荷(典型值5.0nC)
- 低反向传输电容(CRSS典型值3.0pF)
- 快速开关能力
- 规定雪崩能量
- 改善dv/dt能力,高抗扰性
应用领域
- 开关模式和谐振模式电源
- DC-DC转换器
- PFC电路
- 交流和直流电机驱动器
- 机器人技术和伺服控制
