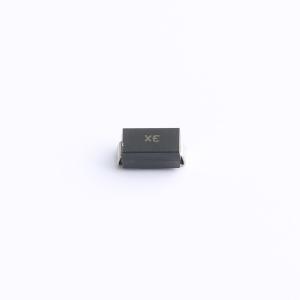

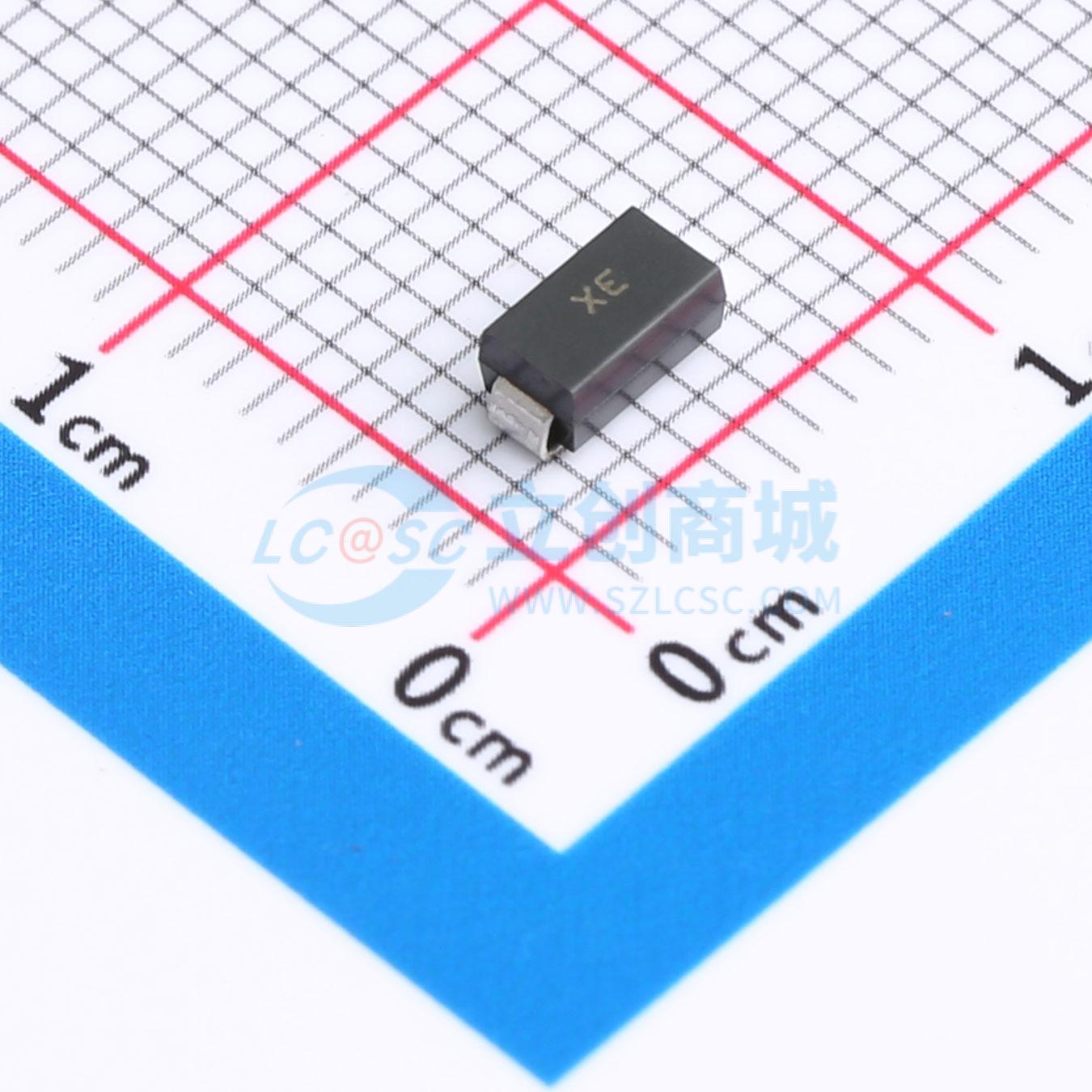

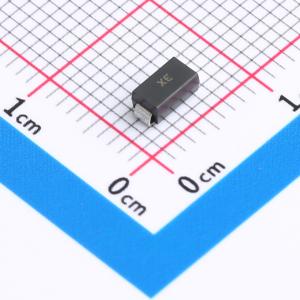

SMAJ12CA XE
双向TVS 12V截止 峰值浪涌电流：20.1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 防止浪涌、静电放电等对电子设备造成冲击损害，是电源线和信号接口的理想防护选择。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SMAJ12CA XE
- 商品编号
- C46956331
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.11478克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19.9V | |
| 峰值脉冲电流(Ipp) | 20.1A | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 14.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 低剖面封装
- 适用于自动化贴装
- 玻璃钝化芯片结
- 提供单向和双向版本
- 在10/1000μs波形、占空比0.01%条件下，具备400W峰值脉冲功率能力（78V以上为300W）
- 优异的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合J-STD-020标准，MSL等级1，LF峰值温度260℃
- 提供符合AEC-Q101认证的版本
- 汽车级订购代码：基础型号P/NHE3或P/NHM3
应用领域
- 消费电子
- 计算机
- 工业
- 汽车
- 通信
