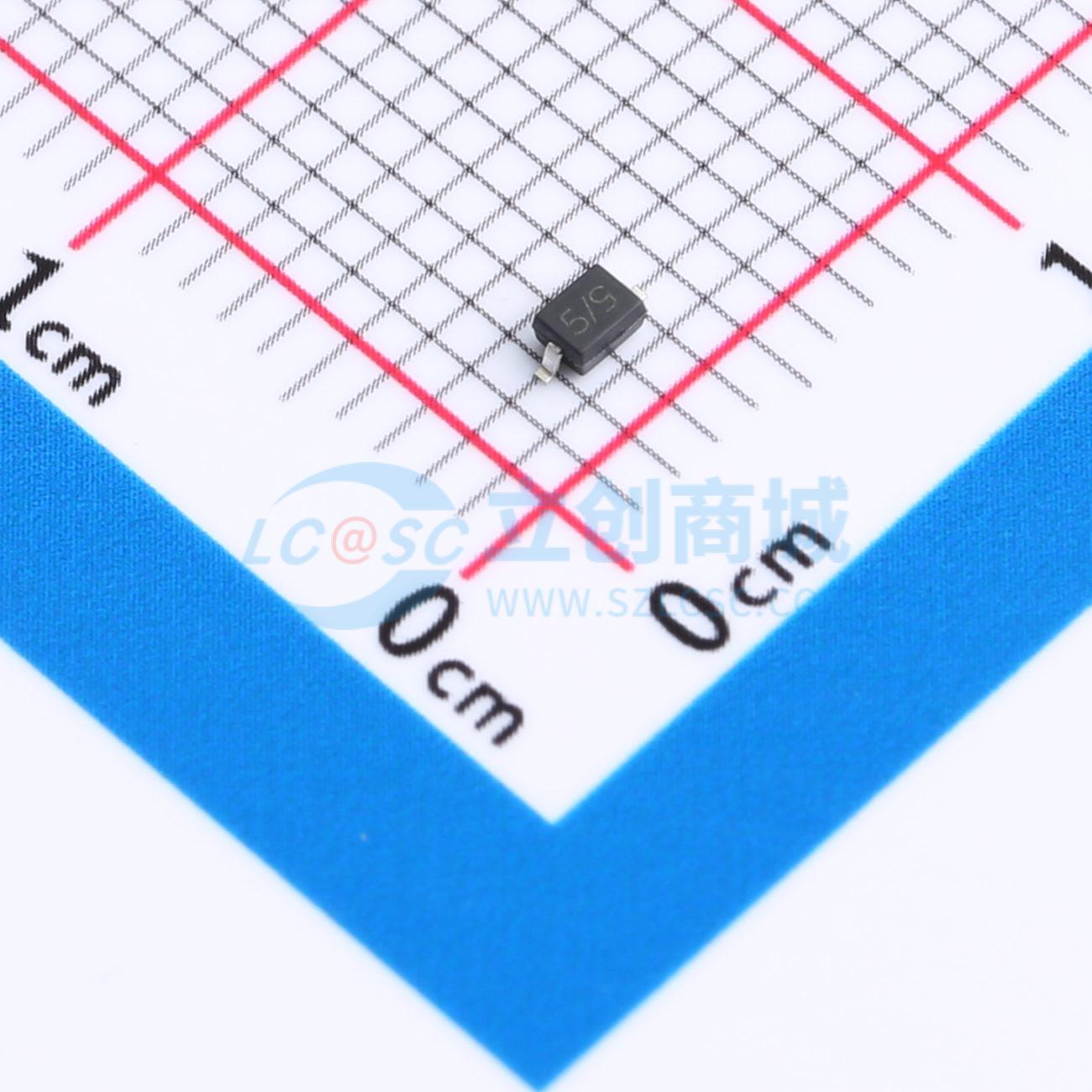

温馨提醒：图片仅供参考，商品以实物为准
SD05C
双向ESD 5V截止 峰值浪涌电流：30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款SOD-323封装的双向ESD静电防护二极管，专为单通道应用打造。具有5V高耐压VRWM特性，能在严苛条件下防止过电压损害。其强大之处在于峰值脉冲电流IPP高达25A，能够有效吸收和抑制高强度ESD冲击。尽管结电容CJ为65pF，但仍能兼顾高速信号线路的抗干扰性能，是针对工业级高速接口和高可靠性系统设计的理想ESD保护器件。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SD05C
- 商品编号
- C46956344
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.028067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 30A | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
这些浪涌保护二极管专为需要瞬态过压保护能力的应用而设计，适用于计算机、打印机、商用机器、通信系统、医疗设备及其他电压和静电放电敏感设备。这些器件是电路板空间受限场景的理想选择。
商品特性
- 单线双向静电放电保护
- 最大反向击穿电压：5.0V
- 低漏电流：nA级
- 典型响应时间小于1 ns
- 低钳位电压：VC < 10V @ IPP = 30A
- 静电放电保护：30kV（空气放电）/ 30kV（接触放电）（IEC61000-4-2标准）
- 符合RoHS规范
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理
- 笔记本、台式机及服务器
