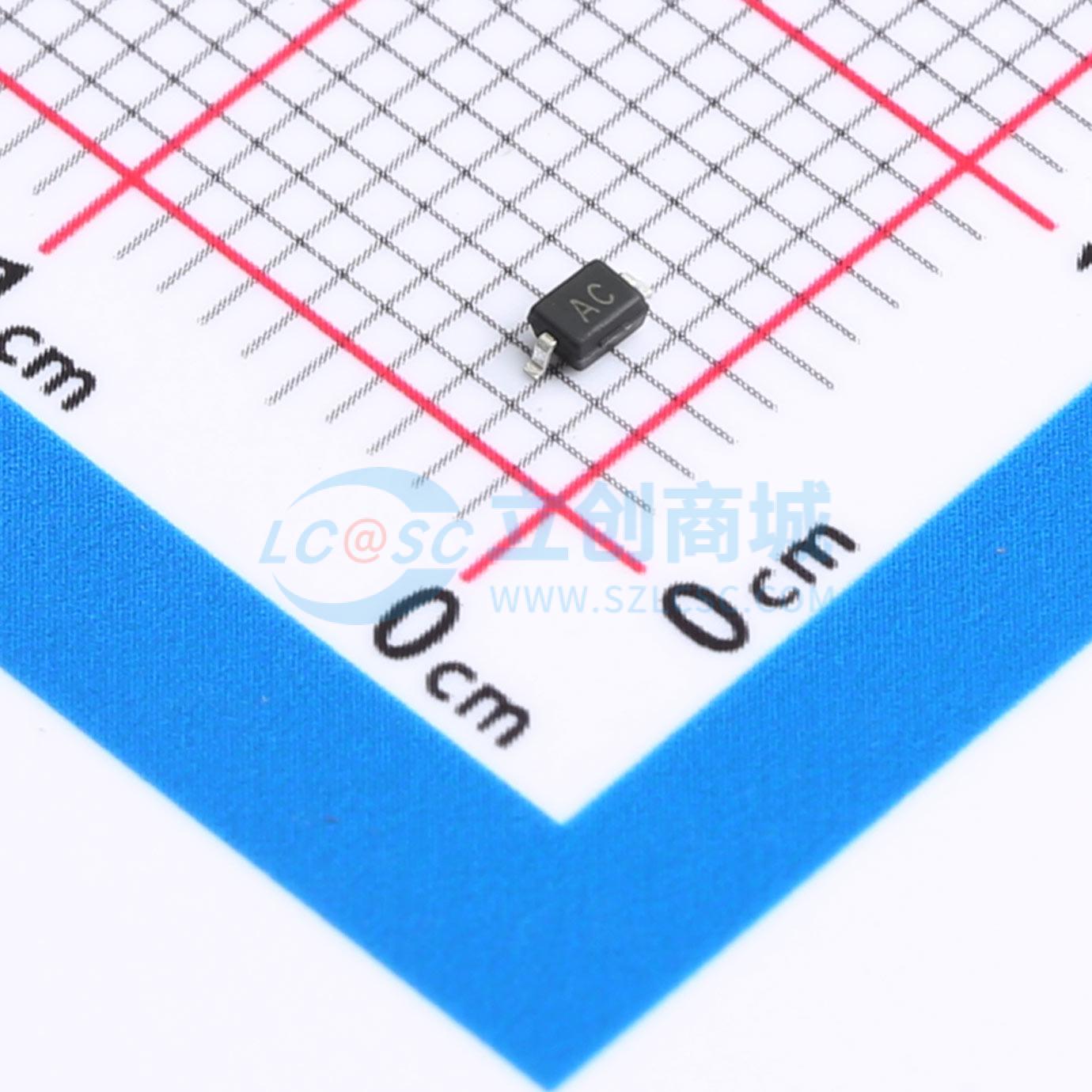

温馨提醒：图片仅供参考，商品以实物为准
BV05C
双向TVS 5V截止 峰值浪涌电流：12A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD静电保护二极管为单通道设计，耐压5V，提供全方位静电防护。4A峰值电流处理能力，确保电路在高压冲击下的安全。1pF低电容值设计，减少信号衰减，完美匹配高速数据传输应用，是保护电子设备、维护系统稳定性的高效解决方案。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- BV05C
- 商品编号
- C46956402
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0271克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 21V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7.8V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 10pF |
商品概述
该器件旨在保护电压敏感组件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低漏电流和快速响应时间，使其成为在电路板空间受限的设计中进行静电放电保护的理想选择。此器件专门设计用于保护连接到数据和传输线路的敏感组件，防止因静电放电、电缆放电事件和电气快速瞬变引起的过电压。
商品特性
- 符合IEC61000-4-2标准，静电放电防护等级为±15kV（空气放电）和±8kV（接触放电）
- 符合IEC61000-4-4标准，电气快速瞬变防护能力为40A（5/50ns脉冲）
- 峰值功耗为200W（8/20μs脉冲）
- 保护单向输入/输出线路
- 低钳位电压
- 工作电压为5V
- 低漏电流
应用领域
- 高速线路
- 串行与并行端口
- 笔记本电脑
- 台式机
- 服务器
- 投影电视
- 手机及配件
- 便携式仪器
- 外设
