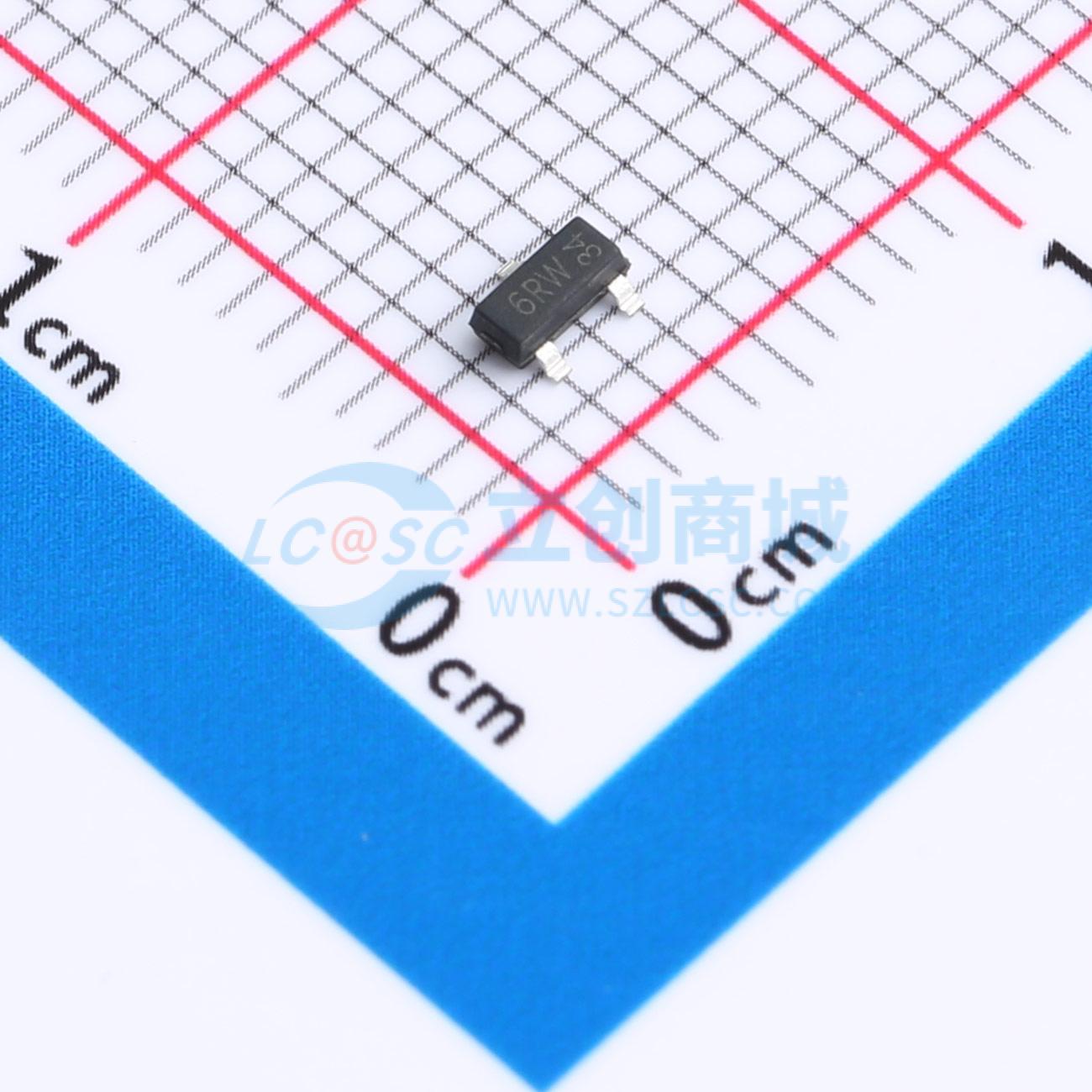

温馨提醒：图片仅供参考，商品以实物为准
PESD2CAN
双向ESD 24V截止 峰值浪涌电流：5.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOT-23 静电TVS 应用PCAN/串口、通讯产品、汽车电子等
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- PESD2CAN
- 商品编号
- C46956408
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0301克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 5.5A | |
| 峰值脉冲功率(Ppp) | 230W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 30.5V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 11pF |
商品概述
控制器局域网（CAN）是一种串行通信协议，专为在恶劣环境中提供可靠的高速数据传输而设计。TVS二极管为传导和辐射电磁干扰（EMI）以及静电放电（ESD）噪声问题提供了一种低成本的解决方案。通过添加外部TVS二极管来防止瞬态电压故障，可以轻松提高CAN收发器的抗噪水平和可靠性。该器件是针对CAN数据通信线路的瞬态电压抑制解决方案。该器件是一款低电容、双向TVS器件，采用紧凑的SOT-23封装，特别适用于CAN2.1（CAN-FD）。该器件基于齐纳技术，优化了PN结的有源区，以提供针对瞬态EMI浪涌电压和ESD的稳健保护。该器件已通过测试，其EMI和ESD水平超过了流行的高速CAN网络的规范要求。
商品特性
- 230W（8/20μs）峰值脉冲功率
- 高ESD保护等级
- SOT-23薄型SMD封装
- 符合RoHS标准
- 哑光锡铅镀层（无铅）
- 保护两条CAN总线线路
应用领域
- DeviceNet
- 低速和高速CAN
- 智能配电系统
- 控制器局域网 - CAN 2.1 / CAN FD
