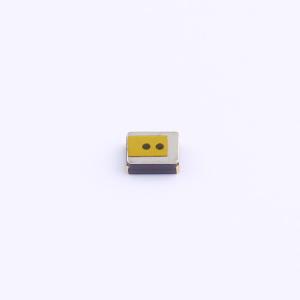

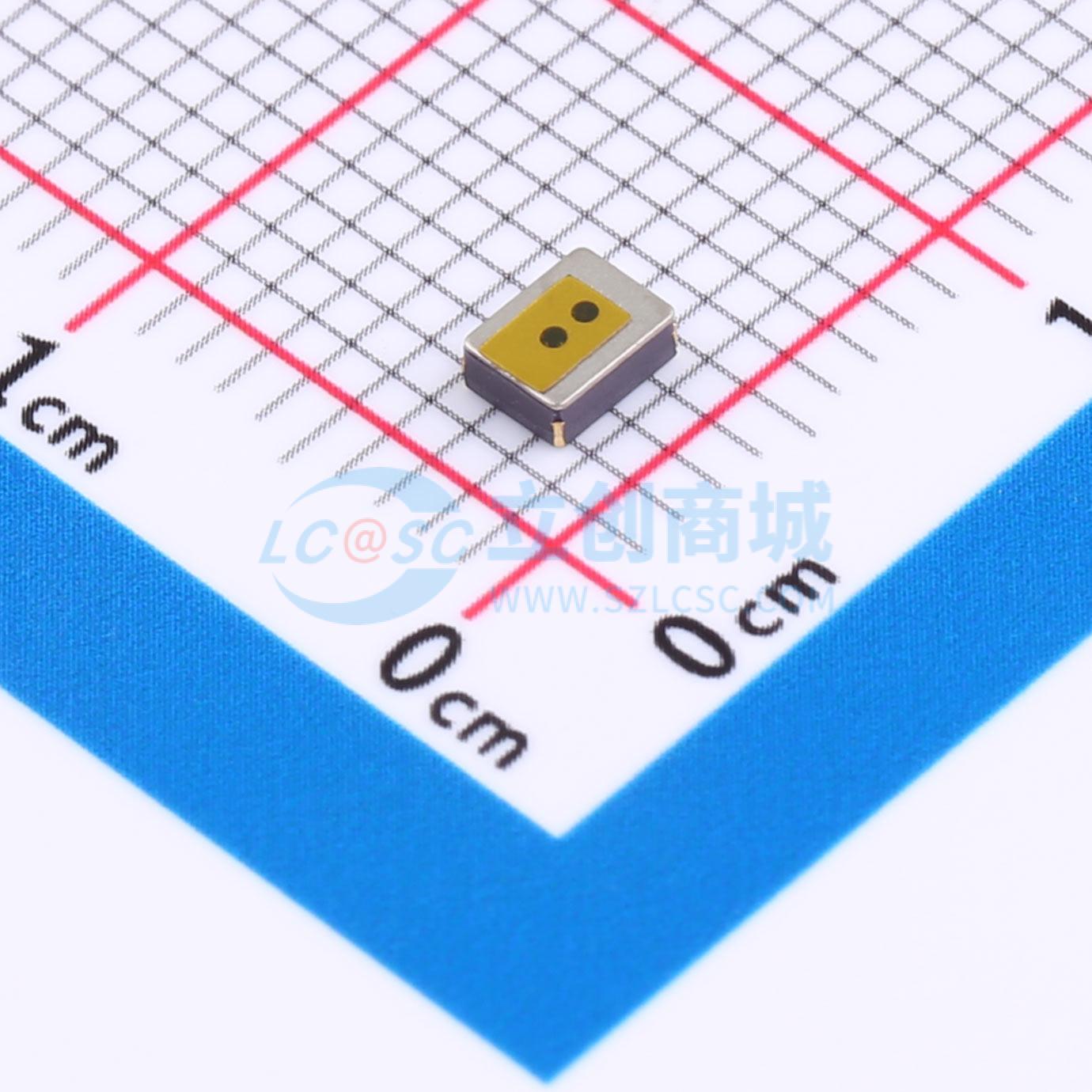

SY-CH4-35BPM

SY-CH4-35BPM气体传感器主要由MEMS硅基加热器、纳米材料和表贴陶瓷壳体构成，是一款用于检测甲烷浓度的气体传感器。该传感器具有高灵敏度、受温湿度影响小、稳定性好的特点。其检测原理基于半导体材料的电导率变化：当传感器在洁净空气中稳定工作时，其敏感电阻定义为基准电阻（R0）；当存在被测气体时，敏感电阻（Rs）发生变化。通过计算Rs与R0的比值，可以映射出被测气体的浓度。传感器基本检测电路包括加热器电压（Vh）、回路测量电压（Vc）和负载匹配电阻（Rm）。加热器电压用于激活和保持纳米材料的灵敏度，而回路测量电压与负载电阻结合用于测定负载匹配电压（Vm），进而通过公式 Rs = (Vc/Vm - 1) × Rm 计算敏感电阻。操作时，需向加热器引脚施加持续1.5V的稳恒电压（Vh），并向测量引脚施加周期为1.1s的测量电压（Vc），其中每个周期内前0.1s为3.3V，后1s为零电压，敏感电阻的测量在0.1s的脉冲电压施加期间进行。 焊接条件包括手动焊接和回流焊接，焊接温度均不应超过350℃，持续时间分别小于5秒和10秒。传感器在长期储存后，电阻可能发生可逆性漂移，使用前需进行预热，预热电压与工作加热电压V_H一致。使用和储存时应避免长期暴露于强酸、强碱、强腐蚀性气体以及硅酮化合物蒸气环境，同时需在规定的工作温湿度、电压及目标气体浓度范围内使用，并避免超高强度的振动和冲击。
