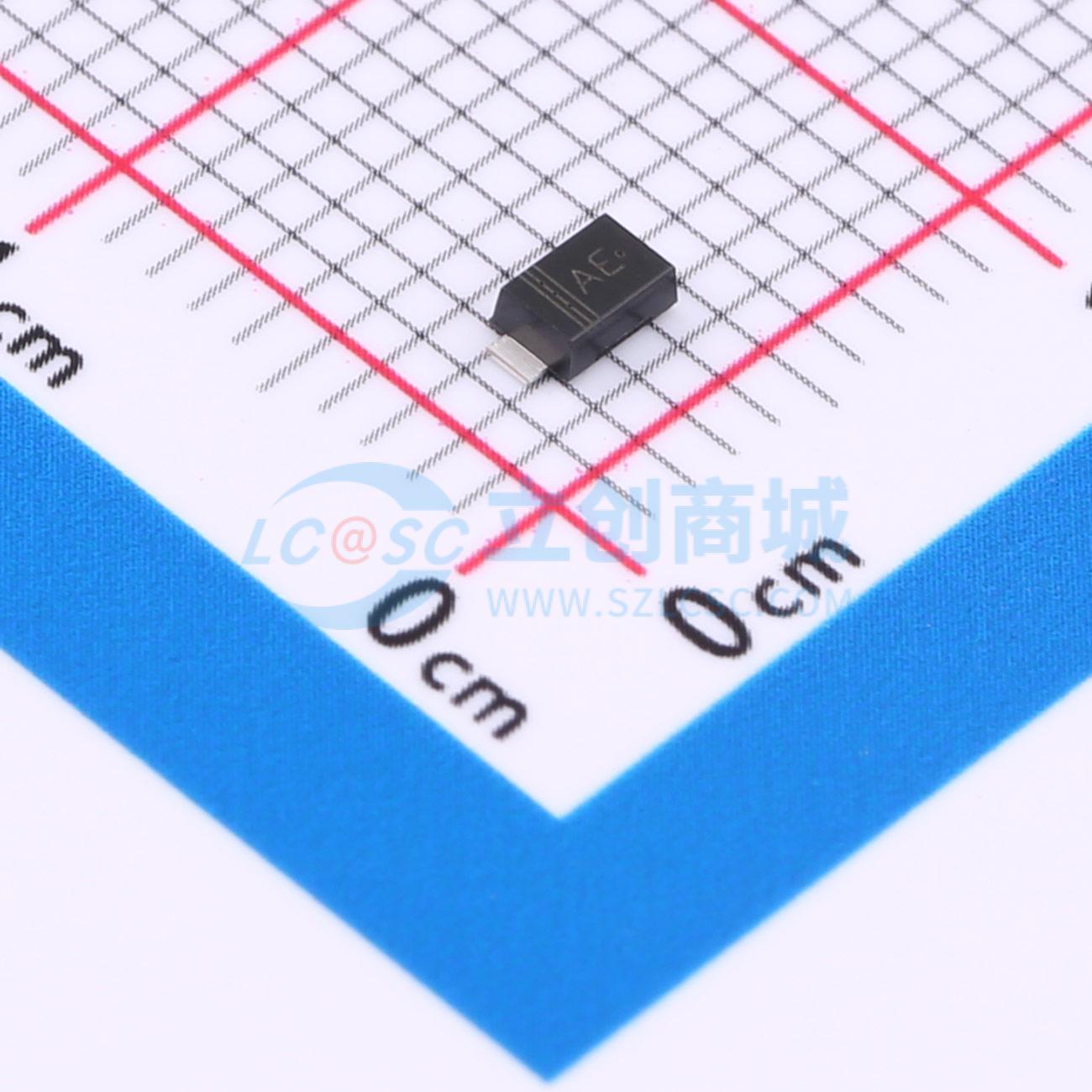

温馨提醒：图片仅供参考，商品以实物为准
SMF5.0A
单向 5V截止 峰值浪涌电流：21.7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOD-123FL封装单向TVS瞬态抑制二极管，专为高速、高效防护设计。具备5V额定反向工作电压VRWM及高达21.7A的单向峰值脉冲电流IPP能力，能在电路遭遇过压瞬变时快速响应，有效吸收并钳位异常电压，防止对敏感电子组件造成损害。适用于I/O接口、电源线等低电压系统的瞬态保护需求。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SMF5.0A
- 商品编号
- C46956403
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.034667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 21.7A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 200W@10/1000us | |
| 击穿电压(VBR) | 7V | |
| 反向电流(Ir) | 400uA | |
| 工作温度 | -65℃~+150℃ |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 玻璃钝化结
- 低电感
- 塑料封装符合保险商实验室可燃性标准
- 极性符号标记在封装体上
- 安装位置：任意
- 重量：约0.007盎司，0.02克
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
