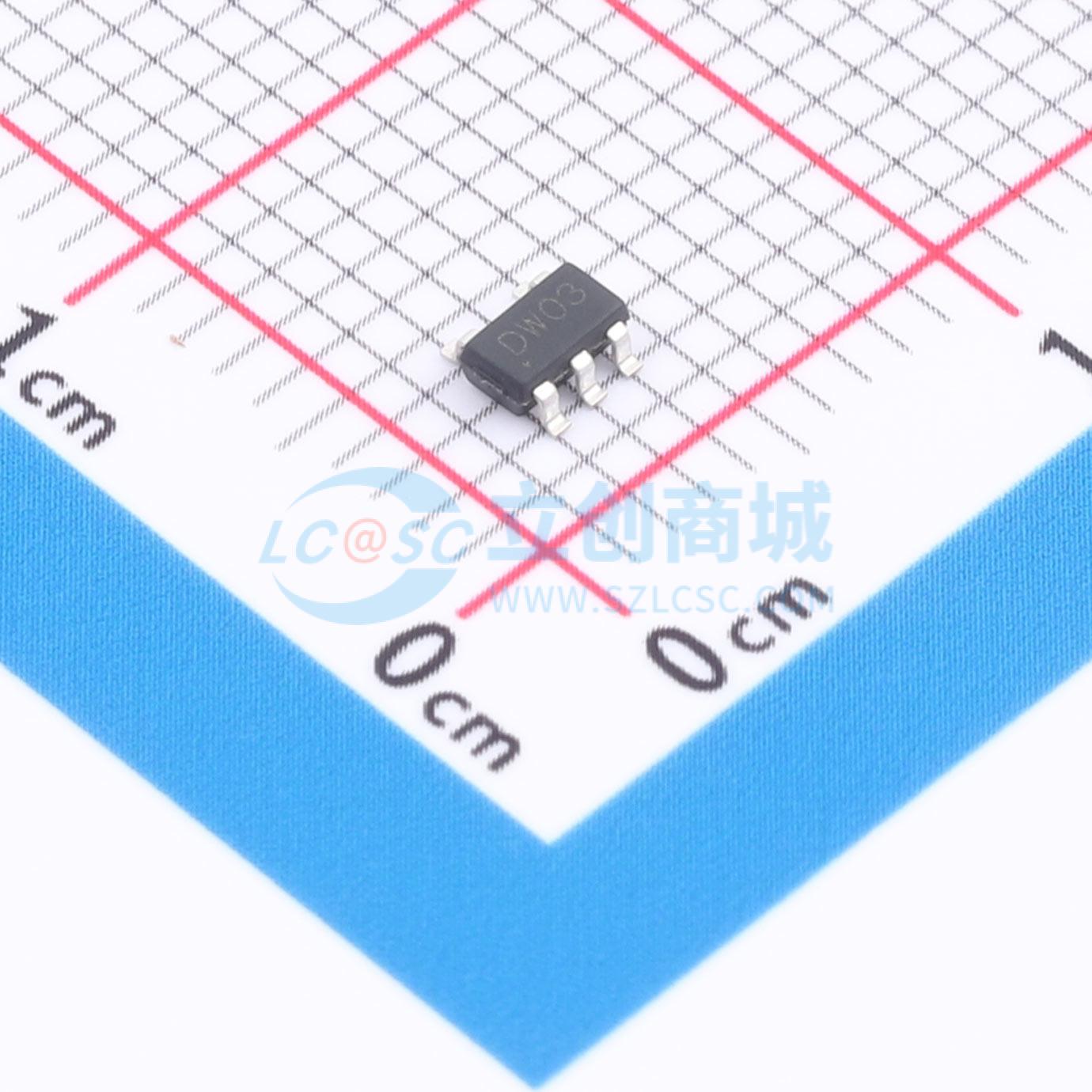

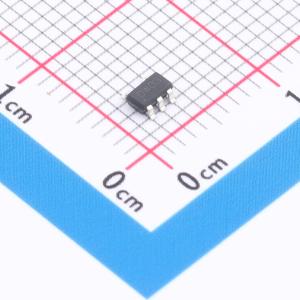

DW03A

内部集成MOSFET单节锂离子/聚合物电池保护芯片

描述: 单节保护，内置MOSFET
品牌名称: HX(恒佳兴)
商品型号: DW03A
商品编号: C46956304
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	2.8uA
	均衡电流	-
	接口类型	-
	功能特性	过流保护；过充保护；过放保护；短路保护

商品概述

DW03A是一款针对锂离子/聚合物电池保护的高集成度解决方案。其内部集成功率MOSFET、高精度电压检测电路和延迟电路。该器件具备电池应用所需的所有保护功能，包括过充、过放、过流和负载短路保护。它采用SOT23-5封装，外围电路简单，应用简洁，工作安全可靠。它不仅适用于移动电话，也适用于其他任何需要长寿命锂离子或锂聚合物电池供电的信息设备。

商品特性

内置56mΩ MOSFET
SOT23-5封装
内置过温保护
充电器反接保护
过放后自恢复功能
超小静态电流和过放电流
静态工作电流2.8μA
过放电流1.5μA
外部无负载时电池反接保护
符合欧洲“ROHS”标准的无铅产品

应用领域

单节锂离子可充电电池组
单节锂聚合物可充电电池组

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	0V~6V
	最大充电电流	4A
	充电饱和电压	4.35V
	放电截止电压	2.5V
	电池类型	锂电池
	电池节数	1
