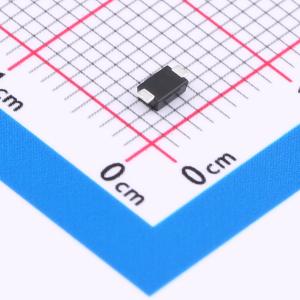

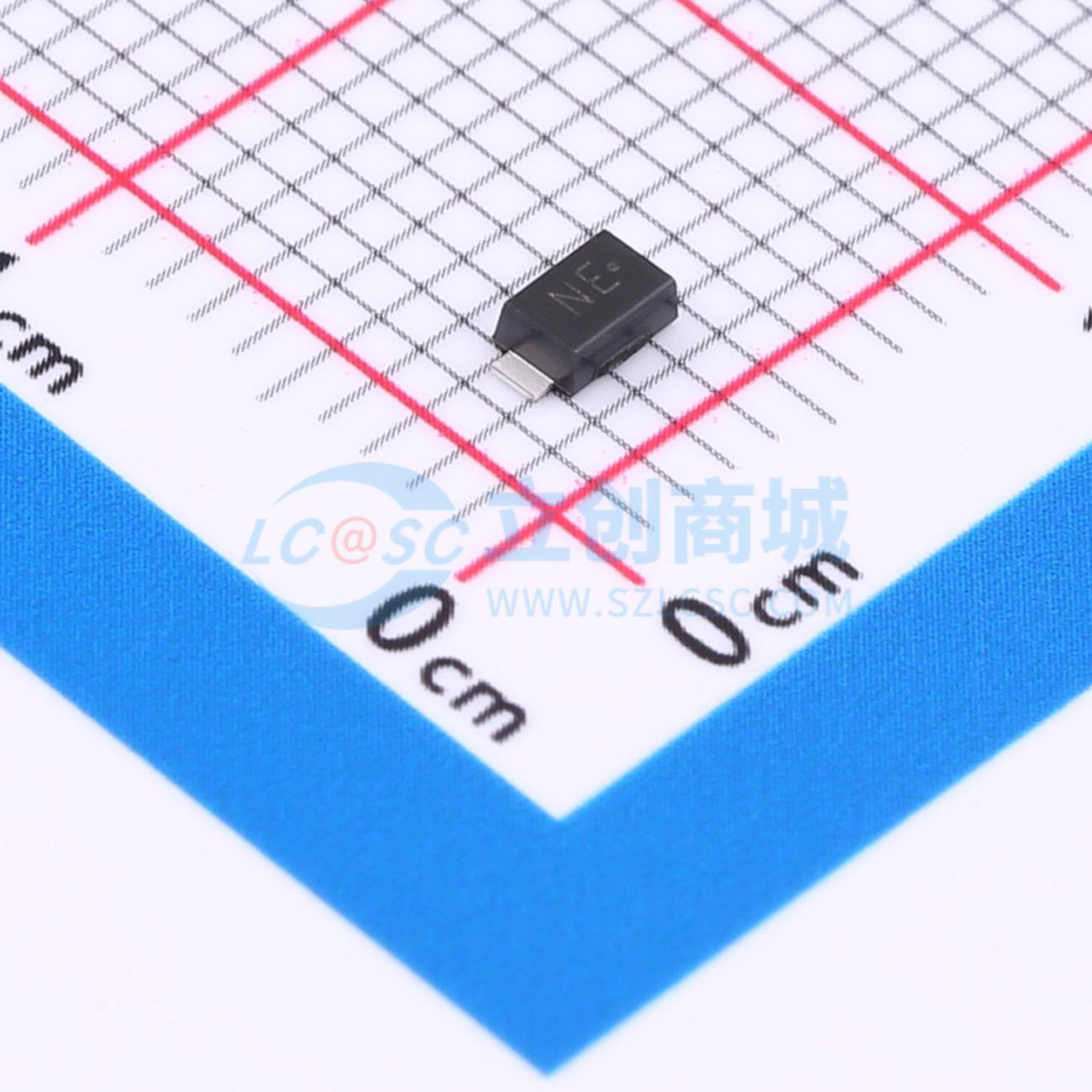

SMF5.0CA
双向TVS 5V截止 峰值浪涌电流：21.7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该款SOD-123FL封装的双向TVS瞬态抑制二极管，专为5V系统提供高效过电压保护。拥有出色的双向峰值脉冲电流IPP能力高达21.7A，在正负方向均可快速响应瞬态电压变化，并有效钳位至安全水平，防止浪涌、静电放电对电路造成损害，适用于各类低电压高速接口和电源线的瞬态防护需求。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SMF5.0CA
- 商品编号
- C46956338
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.034233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 21.7A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 200W@10/1000us | |
| 击穿电压(VBR) | 7V | |
| 反向电流(Ir) | 10uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间。低剖面封装。玻璃钝化结。
- 低电感。
- 塑料封装符合美国保险商实验室阻燃标准。
- 外壳：符合JEDEC标准的SOD-123FL/SMF模塑塑料外壳。
- 端子：符合MIL-STD-750标准方法2026A，可焊接。
- 极性：外壳上标有极性符号。
- 安装位置：任意。
- 重量：0.00~7 盎司，0.02 克。
- 标记：日期代码和标记代码，参见第2页。
应用领域
- I/O接口
- AC/DC电源
- 低频信号传输线
