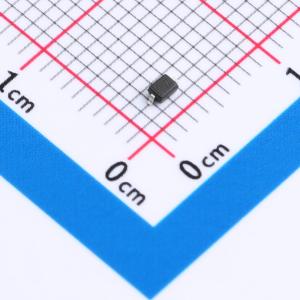

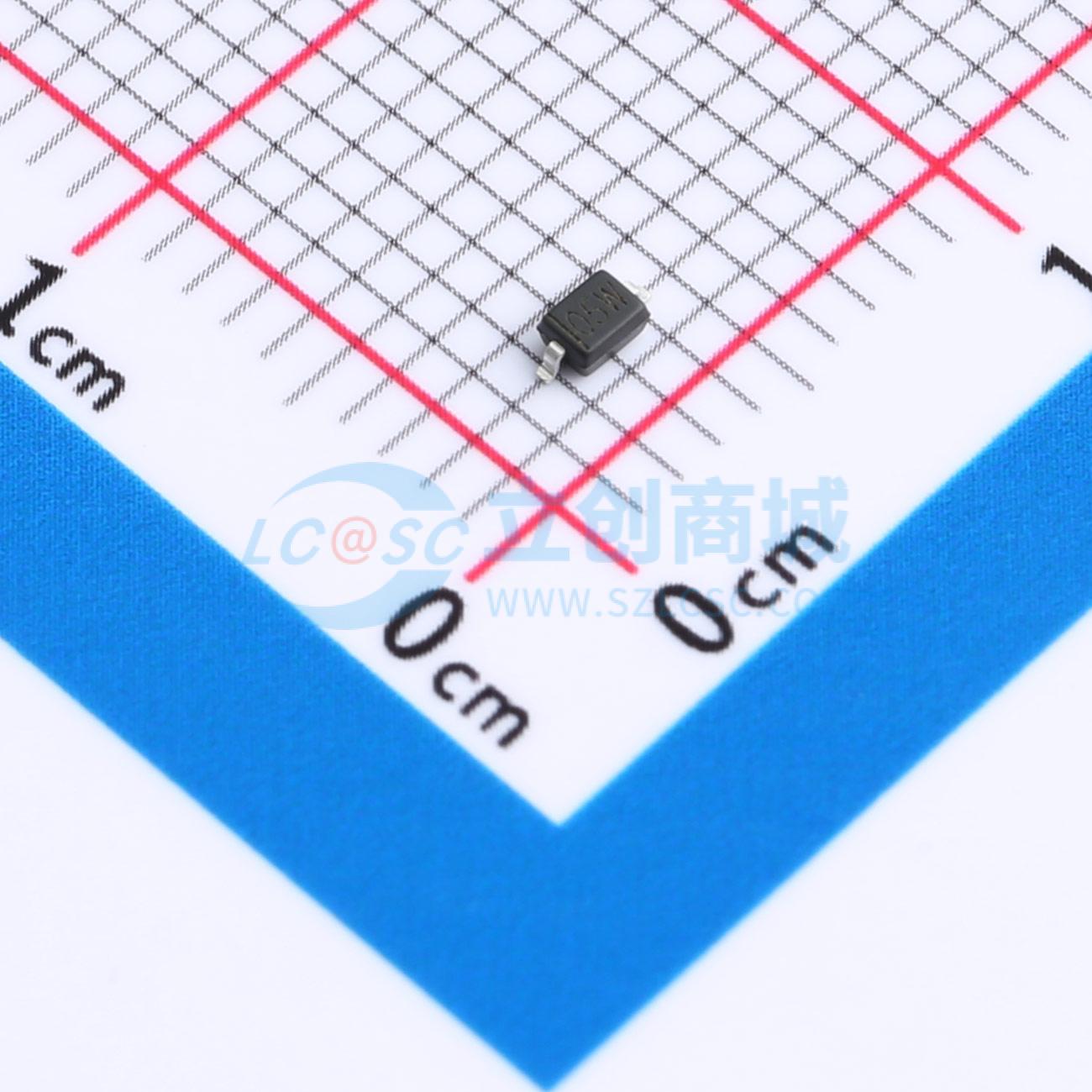

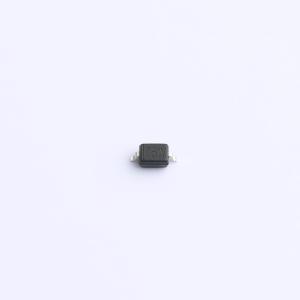

SD05
5V截止 峰值浪涌电流：30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管专注于单一通道的精密防护，5V工作电压下表现出色，高达28A的峰值电流处理能力，为电路搭建起强大的防静电壁垒。虽然电容值为200pF，更适用于对信号延迟不太敏感的应用，确保在高能量静电冲击下设备的可靠与安全。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SD05
- 商品编号
- C46956340
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.030033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 30A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 120pF |
商品特性
- 350W峰值脉冲功率（脉冲宽度 tp = 8/20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- 符合IEC 61000-4-2标准：±30kV接触放电，±30kV空气放电
- 符合IEC 61000-4-4标准（电快速瞬变脉冲群）：40A（5/50ns脉冲）
- 符合IEC 61000-4-5标准（雷击）：17A（8/20μs脉冲）
应用领域
- USB Vbus
- 电源线路
- 电源管理
