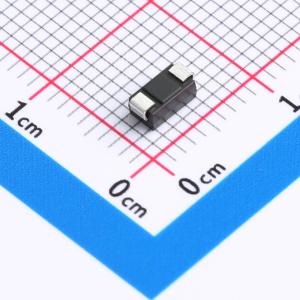

温馨提醒：图片仅供参考，商品以实物为准
SMAJ36CA YP
双向TVS 36V截止 峰值浪涌电流：6.9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该SMA封装的双向TVS瞬态抑制二极管，专为36V工作电压下的双向过压保护而设计。器件具备出色的瞬态响应能力，能承受峰值脉冲电流IPP高达6.9A，在正负方向均可高效吸收与钳位异常电压，有效防止浪涌、静电放电等对电路造成的损害，确保电子设备在高压瞬变环境下稳定可靠运行。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SMAJ36CA YP
- 商品编号
- C46956336
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.1141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 6.9A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压(VBR) | 44.2V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 低剖面封装，适合自动化贴装
- 玻璃钝化芯片结
- 提供单向和双向类型
- 具备400W峰值脉冲功率能力（采用10/1000μs波形），重复率（占空比）为0.01%（78V以上为300W）
- 优异的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合J-STD-020标准，MSL等级1，LF峰值最高260°C
- 提供符合AEC-Q101认证的版本
- 汽车级订购代码：基础型号P/NHE3或P/NHM3
应用领域
- 消费电子
- 计算机
- 工业
- 汽车电子
- 电信
