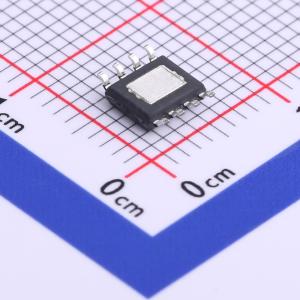

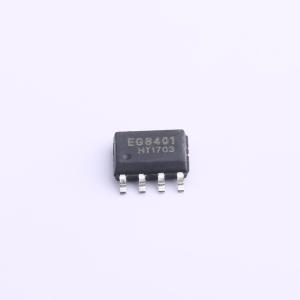

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | - |
商品概述
EG8401是一款带防失真功能且具有超低EMI的立体声免输出滤波器D类音频功率放大器。在电源电压5V、THD+N = 10%、4Ω负载的条件下，输出高达3.2W的功率，在性能与AB类放大器相媲美的同时，效率高达88%。 EG8401的最大特点是带防失真功能，可以检测并抑制由于输入音乐，语音信号幅度过大所引起的输出信号失真（破音），也能自适应地防止在电池应用中由于电源电压下降所造成的输出削顶，显著提高音质，创造非常舒适的音乐享受，并保护扬声器免受过载损坏。通过在NCN端外接不同电阻电容值，可灵活设置放大器的音质和输出功率，同时芯片提供了NCN OFF模式。 EG8401采用独有的电磁辐射（EMI）抑制技术，具有超优异的全带宽低辐射性能。辐射水平在不加任何辅助设计时仍远远低于FCC Part15 Class B标准值，降低了系统电磁兼容设计难度。 EG8401内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。极少的外部元件节省了系统空间和成本，是便携式应用的理想选择。 此外，EG8401内置的关断功能是待机电流最小化。还集成了关断、扬声器输出端过流保护、片内过温保护和欠压保护等功能。芯片采用无铅ESOP8封装形式。
商品特性
- 防失真功能
- 宽的工作电源2.5V - 5.7V
- 超优异的全带宽EMI抑制性能
- 免LC滤波器数字调制，直接驱动扬声器
- 高输出功率：3.2W@PVDD = VDD = 5.0V, RL = 4Ω ，[HD + N = 10%
- 高效率：88%@PVDD = VDD = 5.0V, RL = 4Ω ，P0 = 1W
- 低THD + N：0.1%@PVDD = VDD = 5.0V, RL = 4Ω ，P0 = 1W
- 通道隔离度：80dB@fIN = 1KHz, AV = 18dB
- 高信噪比SNR: 90dB (PVDD = VDD = 5.0V, Av = 18dB)
- 优异的“噼噗 - 咔嗒”（Pop - Click）噪声抑制关断功能
- 过流保护功能
- 过热保护功能
- 欠压保护功能
- 无铅ESOP8封装
