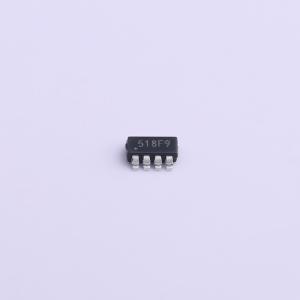

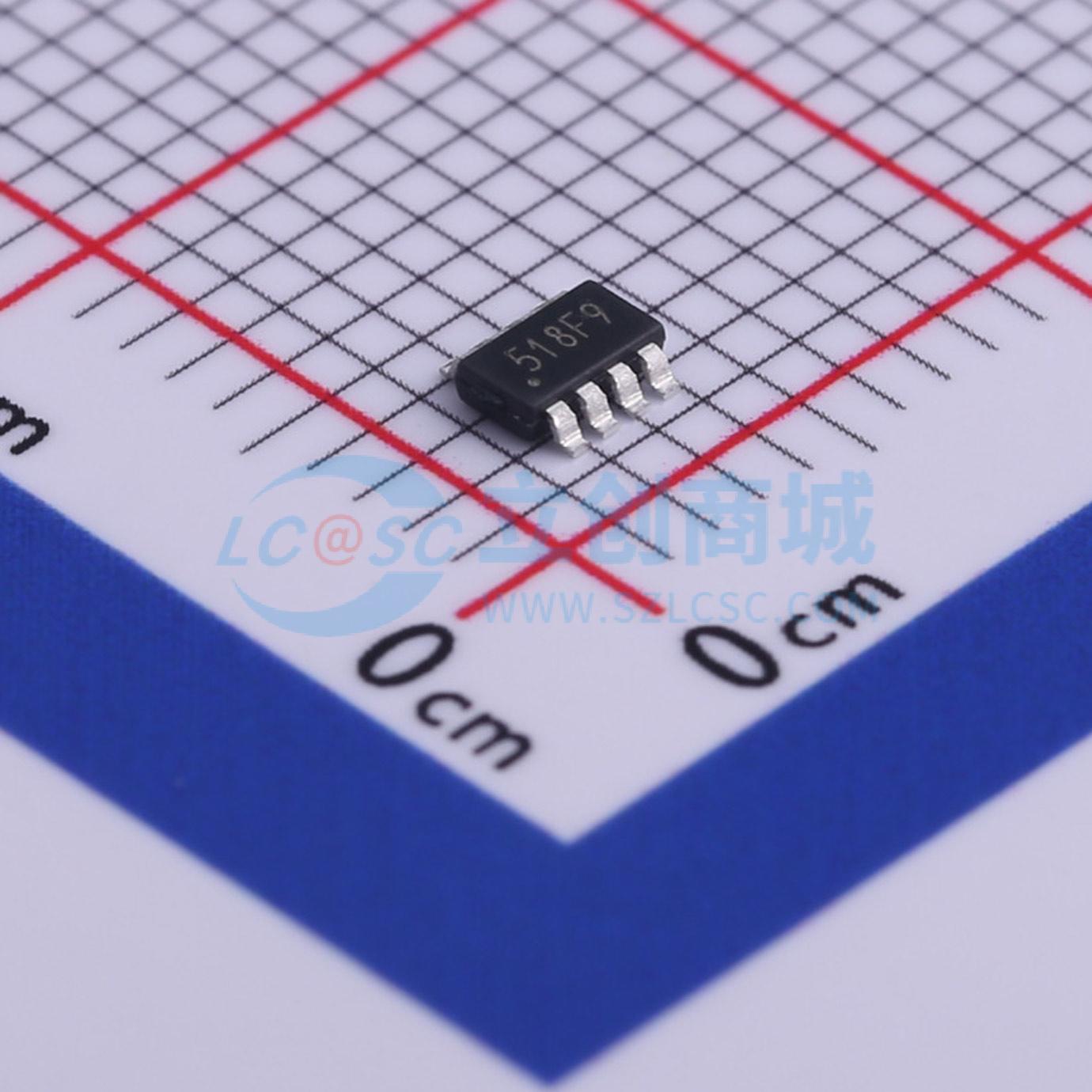

温馨提醒：图片仅供参考，商品以实物为准

ZTP7192MS

2A, 18V, 500kHz, 同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZTP7192MS是一款高频率、同步整流、降压模式的开关稳压器,内部集成功率MOSFET。输入电压范围为4.5V至18V,输出电压可调范围为0.8V至15V,最大输出电流为2A。具有固定的500KHz开关频率,内置80mΩ/45mΩ的功率MOSFET开关,典型关断电流为3μA,效率高达95%。具备过流保护和热关断功能。
品牌名称: ZILLTEK(钰太)
商品型号: ZTP7192MS
商品编号: C481285
商品封装: TSOT-23-8L
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

ZTP7192MS是一款高频、同步整流降压开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现2A的连续输出电流，具有出色的负载和线性调节能力。ZTP7192MS采用同步模式工作，可在输出电流负载范围内实现更高的效率。电流模式操作提供快速瞬态响应，并简化了环路稳定。保护功能包括过流保护和热关断。 ZTP7192MS仅需少量易于获取的标准外部元件，采用节省空间的TSOT23 - 8L封装。

商品特性

输入电压：4.5V至18V
输出电压可调范围：0.8V至15V
输出电流高达2A
集成80mΩ/45mΩ功率MOSFET开关
典型关断电流3μA
效率高达95%
固定频率500KHz
可同步至200KHz至2MHz的外部时钟
可编程软启动
过流保护和打嗝模式
过温保护
符合RoHS标准，100%无铅

应用领域

分布式电源系统
笔记本电脑系统
数字机顶盒
绿色电子产品或电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	800mV~15V
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
