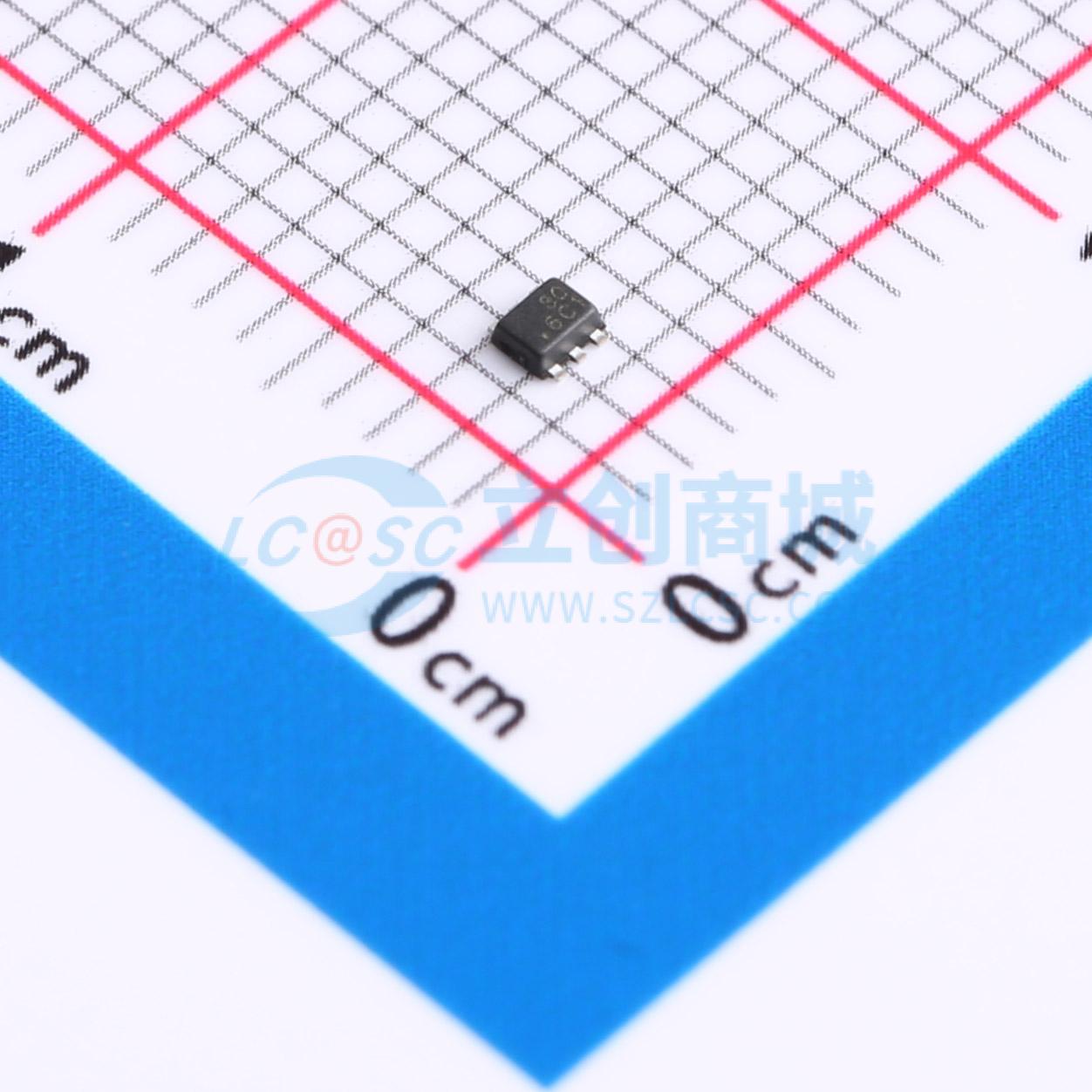

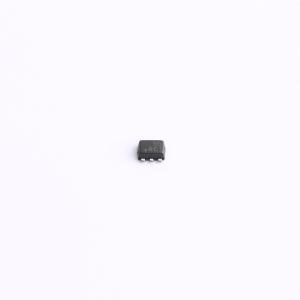

温馨提醒：图片仅供参考，商品以实物为准

ZTP7192C

2A, 18V, 700kHz 同步降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZTP7192C是一款高频率、同步整流、降压模式的开关转换器,内部集成MOSFET。它提供了一个非常紧凑的解决方案,能够在宽输入电压范围内实现2A连续输出电流,具有出色的负载和线路调节性能。该芯片采用SOT563封装,适用于分布式电源系统、网络系统、FPGA、DSP、ASIC电源供应、笔记本电脑、绿色电子产品等。
品牌名称: ZILLTEK(钰太)
商品型号: ZTP7192C
商品编号: C481288
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

ZTP7192C是一款高频、同步整流降压开关模式转换器，内置功率MOSFET。它能在宽输入电源范围内实现2A连续输出电流，提供非常紧凑的解决方案，且具有出色的负载和线性调节能力。ZTP7192C采用同步模式工作，可在输出电流负载范围内实现更高效率。电流模式操作可实现快速瞬态响应，并简化环路稳定。保护功能包括过流保护、欠压保护、短路保护和热关断。 ZTP7192C仅需少量易于获取的标准外部元件，采用节省空间的SOT563（1.6mmх1.6mm）封装。

商品特性

输入电压：4.2V至18V
输出电压可调范围：0.807V至15V
输出电流高达2A
集成130mΩ/54mΩ功率MOSFET开关
典型关断电流3μA
典型低静态电流180μA
高效同步模式操作
固定频率700KHz
轻载时具备省电模式（PSM）
内置软启动
过流保护和打嗝保护
过温保护
符合RoHS标准且100%无铅

应用领域

分布式电源系统
网络系统
FPGA、DSP、ASIC电源
笔记本电脑
绿色电子产品或电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~18V
	输出电压	807mV~15V
	输出电流	2A
	开关频率	700kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
