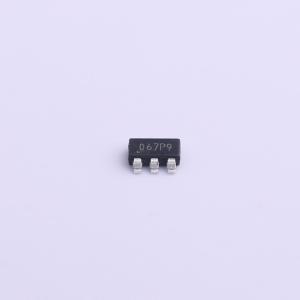

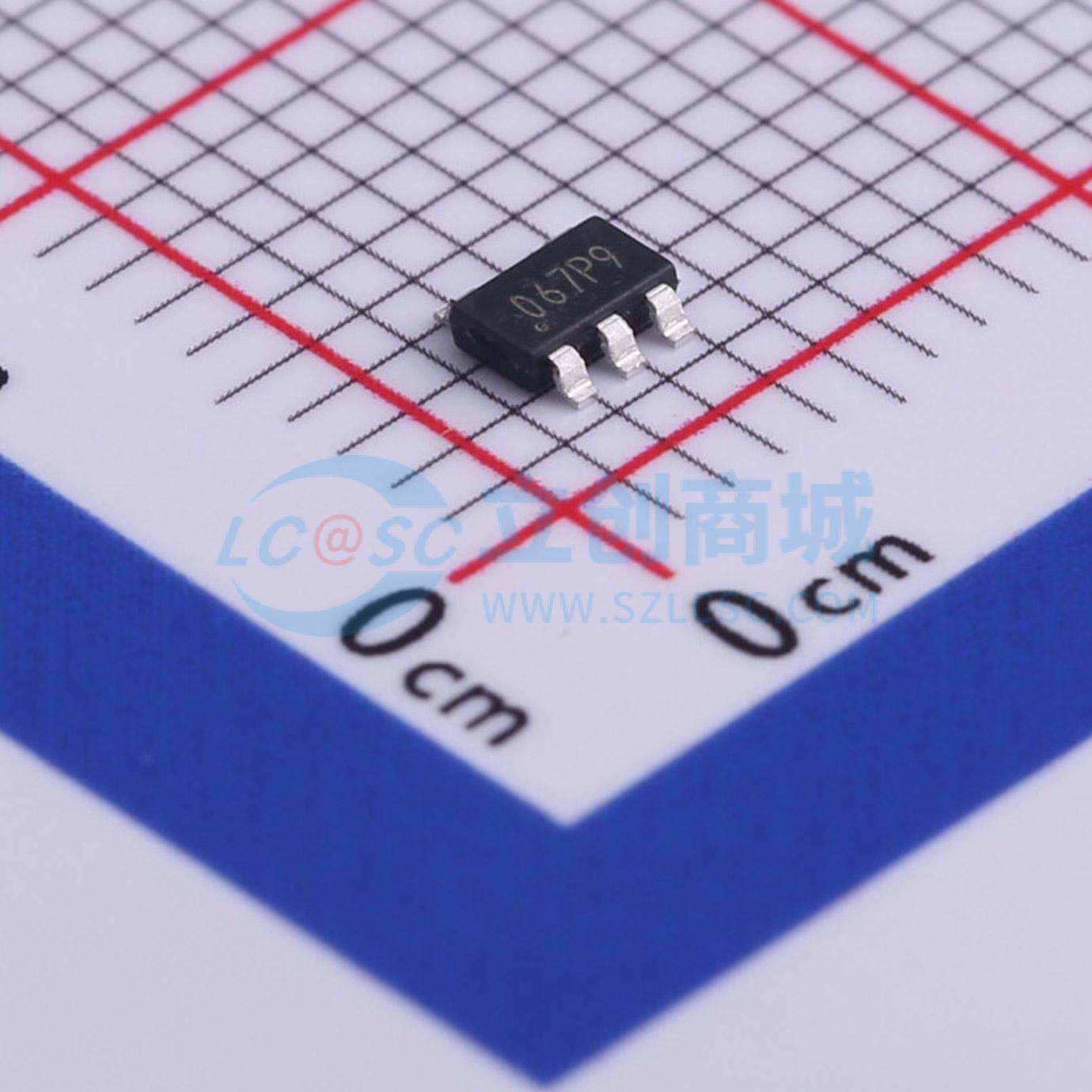

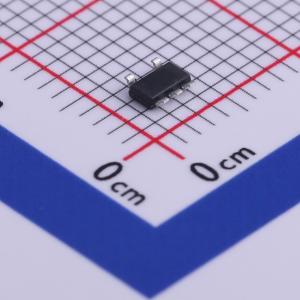

ZTP7106T
1A输出电流，1.5MHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZTP7106是一款高效率的降压DC/DC转换器,采用电流模式和恒定频率操作。内部开关和同步整流器集成在一起,无需外部肖特基二极管。支持2.5V至5.5V的输入电压范围,可提供1A的负载电流。开关频率为1.5MHz,允许使用小型表面贴装电感和电容。具有过温保护功能。
- 品牌名称
- ZILLTEK(钰太)
- 商品型号
- ZTP7106T
- 商品编号
- C481266
- 商品封装
- TSOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 110uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ZTP7106是一款采用电流模式和固定频率工作的高效降压型DC/DC转换器。内部集成了开关和同步整流器，以实现高效率，无需外部肖特基二极管。工作时的电源电流仅为110μA，关断时降至小于1μA。ZTP7106可在2.5V至5.5V的电源电压下提供1A的负载电流。 开关频率设定为1.5MHz，允许使用小型表面贴装电感和电容。它可以在低压差应用中实现100%占空比运行。 ZTP7106的输出电压可通过FB引脚进行调节。 ZTP7106符合RoHS标准且无铅。
商品特性
- 1A输出电流
- 电流模式工作
- 高达95%的高效率
- 关断电流<1μA
- 2.5V至5.5V电源电压
- 过温保护
- 固定频率工作
- 全占空比，压差时为0 - 100%
- 符合RoHS标准且无铅
应用领域
- 手机
- 个人数字助理（PDA）和智能手机
- MP3播放器
- 数码相机
- 超薄型DVD
- 无线和DSL卡、微处理器和DSP核心电源
- 便携式仪器
