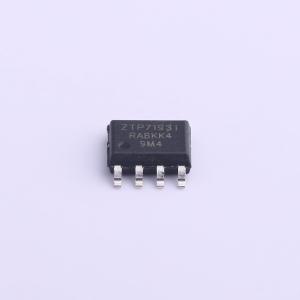

温馨提醒：图片仅供参考，商品以实物为准
ZTP7193SI
3A, 18V, 500KHz 同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZTP7193SI是一款高频率、同步整流、电流模式、降压开关模式转换器,具有内部功率MOSFET。它提供了一个非常紧凑的解决方案,能够实现3A连续输出电流,适用于广泛的输入电压范围,具有出色的负载和线路调节性能。
- 品牌名称
- ZILLTEK(钰太)
- 商品型号
- ZTP7193SI
- 商品编号
- C481273
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.191克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~18V | |
| 输出电压 | 923mV~15V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ZTP7193SI是一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。它能在宽输入电源范围内实现3A连续输出电流，提供非常紧凑的解决方案，且具备出色的负载和线性调整率。ZTP7193SI采用同步模式工作，可在输出电流负载范围内实现更高效率。电流模式操作提供快速瞬态响应，并简化环路稳定。保护功能包括过流保护和热关断。ZTP7193SI所需的现成标准外部元件数量极少，采用节省空间的SOP - 8L(EP)封装。
商品特性
- 输入电压：4.75V至18V
- 输出电压可调范围：0.923V至15V
- 最大输出电流：3A
- 集成105mΩ/85mΩ功率MOSFET开关
- 典型关断电流：3μA
- 最高效率：95%
- 固定频率：500KHz
- 内置软启动
- 过流保护和打嗝模式
- 过温保护
- 符合RoHS标准且100%无铅
应用领域
- 分布式电源系统
- 网络系统
- FPGA、DSP、ASIC电源
- 笔记本电脑
- 绿色电子产品或电器
