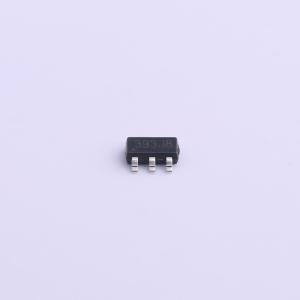

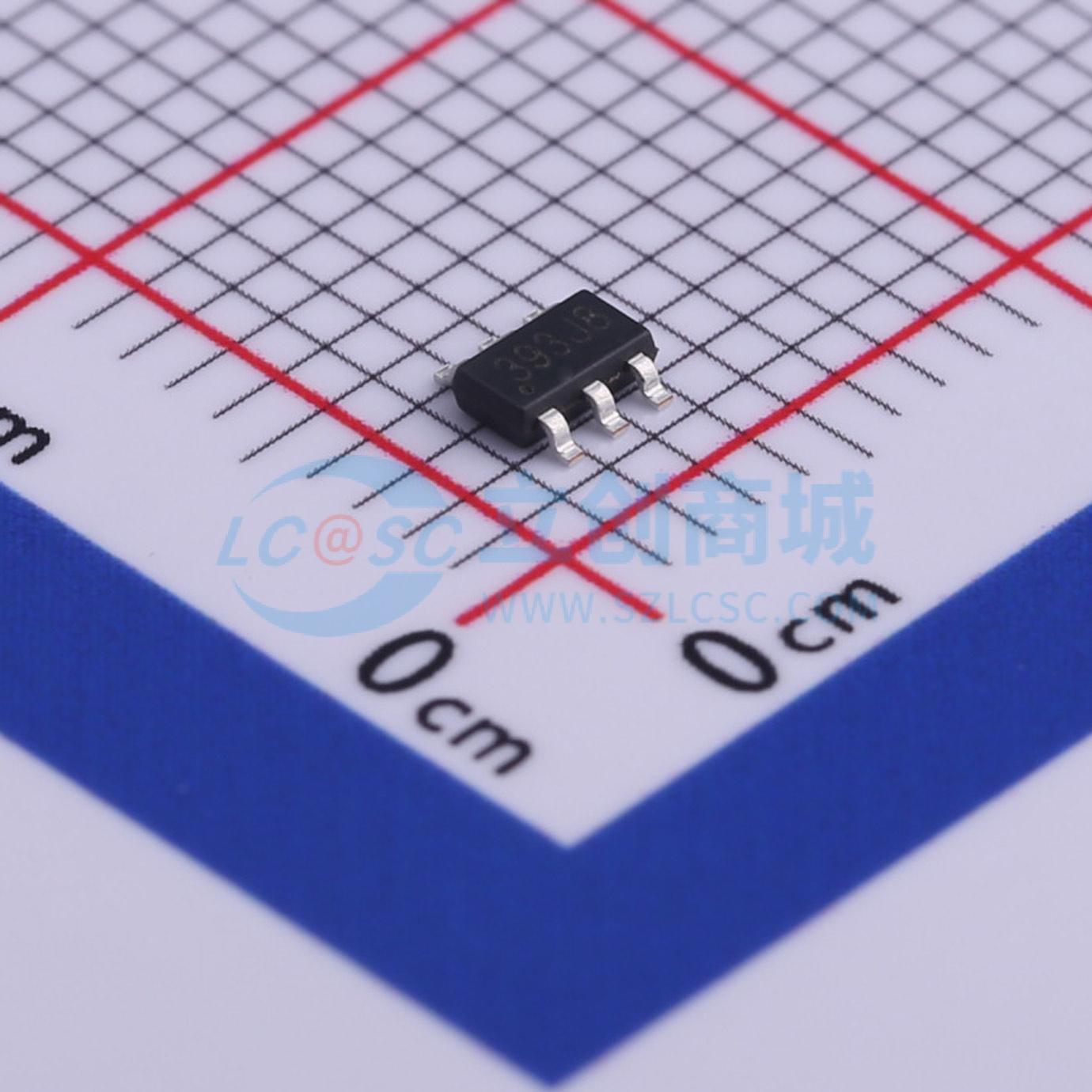

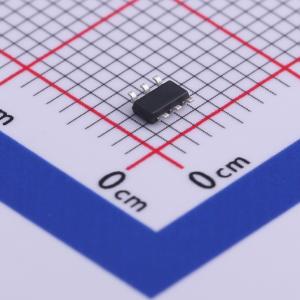

ZTP7193Y

3A, 18V, 500kHz 同步降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZTP7193Y是一款高频率、同步整流、降压型开关模式转换器,内置功率MOSFET,提供高达3A的连续输出电流,输入电压范围为4.5V至18V,输出电压可调范围为0.6V至15V,固定频率为500KHz,具有过流保护和过温保护功能。
品牌名称: ZILLTEK(钰太)
商品型号: ZTP7193Y
商品编号: C481280
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

一款高频、同步整流降压开关模式转换器，内置功率MOSFET。它提供了非常紧凑的解决方案，可在宽输入电源范围内实现3A的连续输出电流，具有出色的负载和线性调整率。其同步模式操作可在输出电流负载范围内实现更高效率。电流模式操作提供快速瞬态响应，并简化环路稳定。保护功能包括过流保护和热关断。它所需的标准外部元件数量极少且易于获取，采用节省空间的TSOT23-6L封装。

商品特性

输入电压4.5V至18V
输出电压可调范围0.6V至15V
输出电流高达3A
集成85mΩ/45mΩ功率MOSFET开关
典型关断电流3μA
效率高达95%
固定频率500KHz
内置软启动
过流保护和打嗝模式
过温保护
符合RoHS标准且100%无铅

应用领域

分布式电源系统
网络系统
FPGA、DSP、ASIC电源
笔记本电脑
绿色电子产品或电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~15V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	700uA
	开关管(内置/外置)	内置
	输出类型	可调
