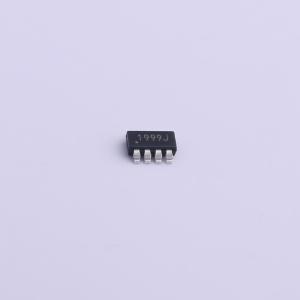

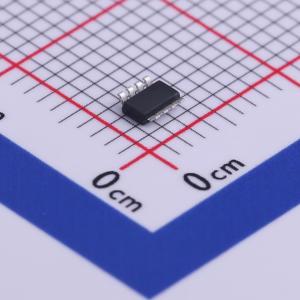

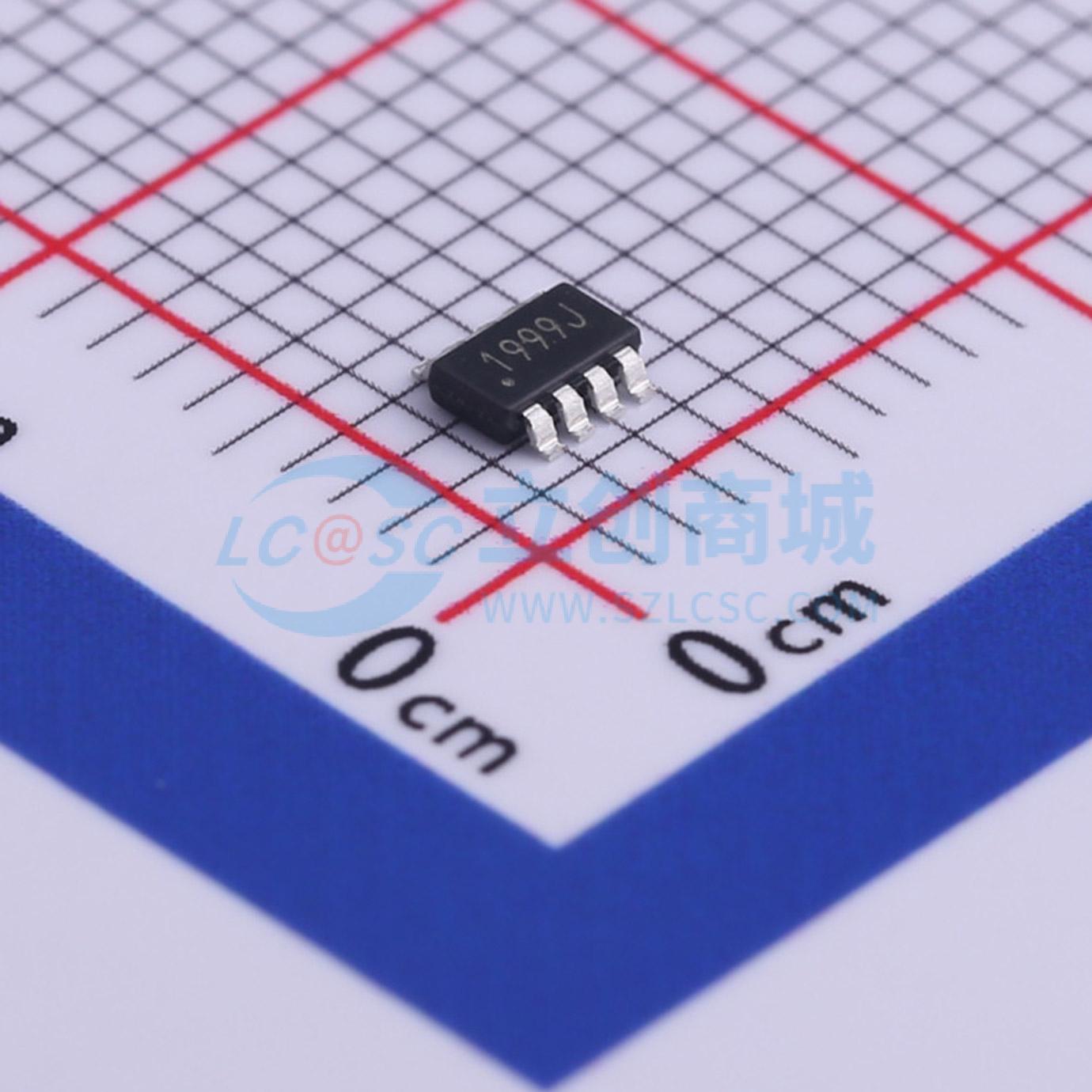

ZTP7193MA
3A, 18V, 500KHz 同步降压 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZTP7193MA 是一个高频率、同步整流、降压型开关模式转换器,具有内部功率 MOSFET 开关,可实现 3A 的连续输出电流。输入电压范围为 4.5V 至 18V,输出电压可调范围为 0.8V 至 15V。固定开关频率为 500KHz,具有过流保护和热关断功能。
- 品牌名称
- ZILLTEK(钰太)
- 商品型号
- ZTP7193MA
- 商品编号
- C481284
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 800mV~15V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ZTP7193MA是一款高频、同步整流降压开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现3A连续输出电流，具有出色的负载和线性调节能力。ZTP7193MA采用同步模式工作，可在输出电流负载范围内实现更高效率。 电流模式操作可提供快速瞬态响应，并简化环路稳定。 保护功能包括过流保护和热关断。 ZTP7193MA所需的标准外部元件数量极少，且采用节省空间的TSOT23 - 8L封装。
商品特性
- 输入电压：4.5V至18V
- 输出电压可调范围：0.8V至15V
- 最大输出电流：3A
- 集成80mΩ/45mΩ功率MOSFET开关
- 典型关断电流：3μA
- 最高效率：95%
- 固定频率：500KHz
- 可与200KHz至2MHz外部时钟同步
- AAM节能模式
- 内部软启动
- 过流保护和打嗝模式
- 过温保护
- 符合RoHS标准且100%无铅
应用领域
- 分布式电源系统
- 笔记本电脑系统
- 数字机顶盒
- 绿色电子产品或电器
