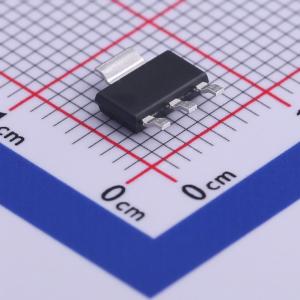

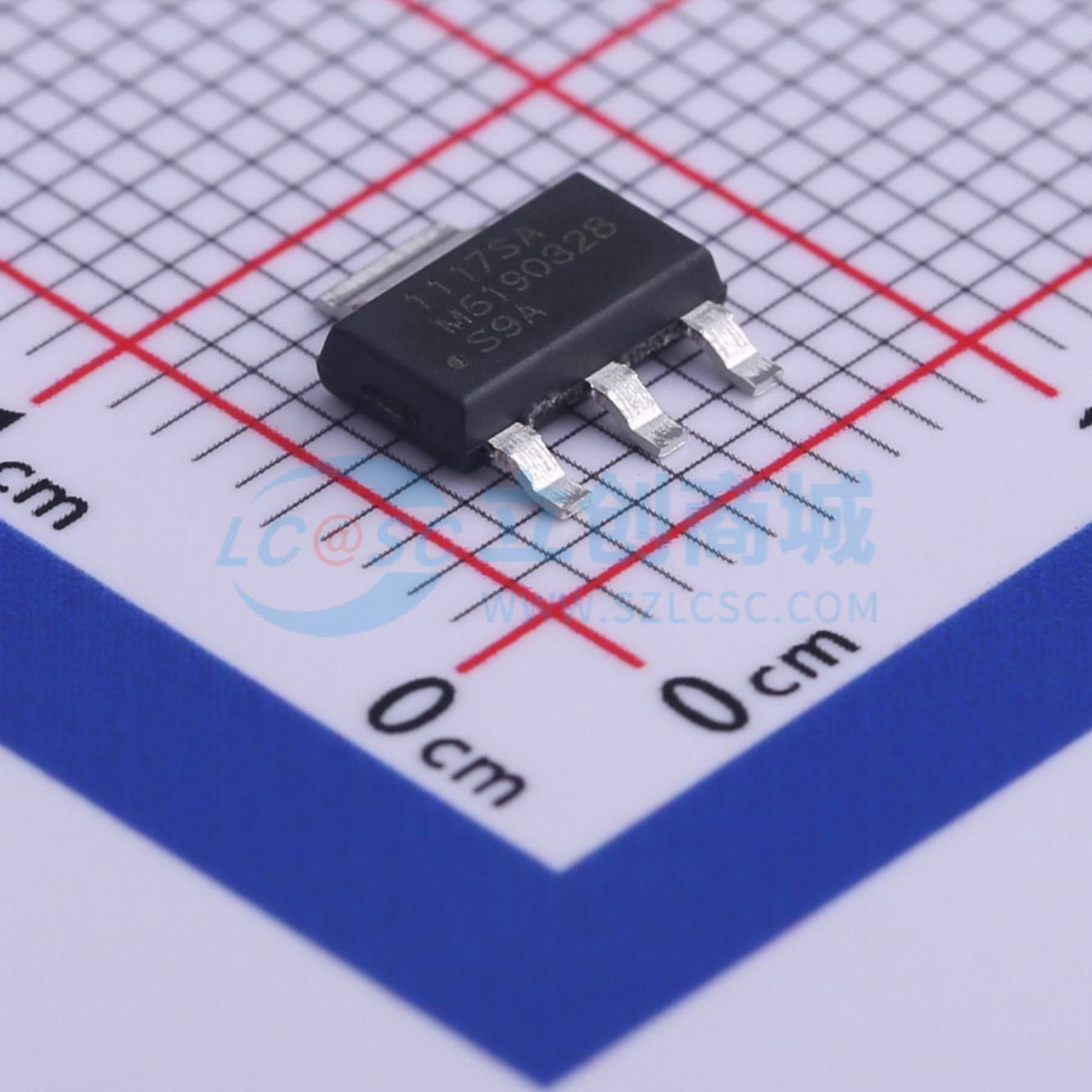

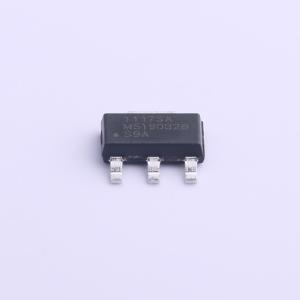

ZTP1117SA
ADJ 输入16V 输出1.25V~14.6V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZTP1117 系列正可调式和固定式稳压器旨在高效提供 1A 电流。所有内部电路均设计为可在低至 1.4V 的输入输出压差下工作。片上微调可将参考电压调整至 1%
- 品牌名称
- ZILLTEK(钰太)
- 商品型号
- ZTP1117SA
- 商品编号
- C481270
- 商品封装
- SOT-223-3
- 包装方式
- 编带
- 商品毛重
- 0.217克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 16V | |
| 输出电压 | 1.25V~14.6V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.4V@(1A) | |
| 静态电流(Iq) | - | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ZTP1117系列正可调式和固定式稳压器旨在高效提供1A电流。所有内部电路设计为在输入输出压差低至1.4V时仍可正常工作。 片上微调将参考电压调整至1%。典型值为1.5A的电流限制可在过载条件下将稳压器和电源电路的压力降至最低。
商品特性
- 可调或固定输出
- 输出电流1A
- 低压差，输出电流为1A时典型值为1.2V
- 线性调整率0.04%
- 负载调整率0.2%
- 100%热极限老化测试
- 快速瞬态响应
- 电流限制：结温（TJ）为25°C时典型值为1A
- 片上热限制：典型值为150°C
- 标准3引脚SOT - 223、TO - 252功率封装
应用领域
- 高效线性稳压器
- 开关电源后置稳压器
- 可调电源
