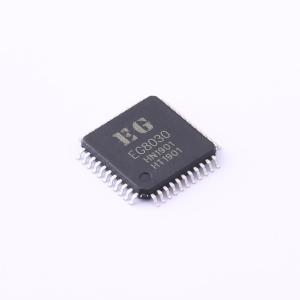

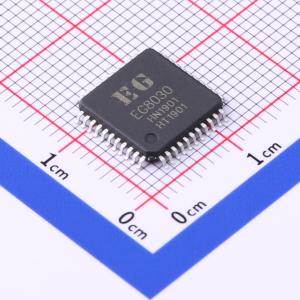

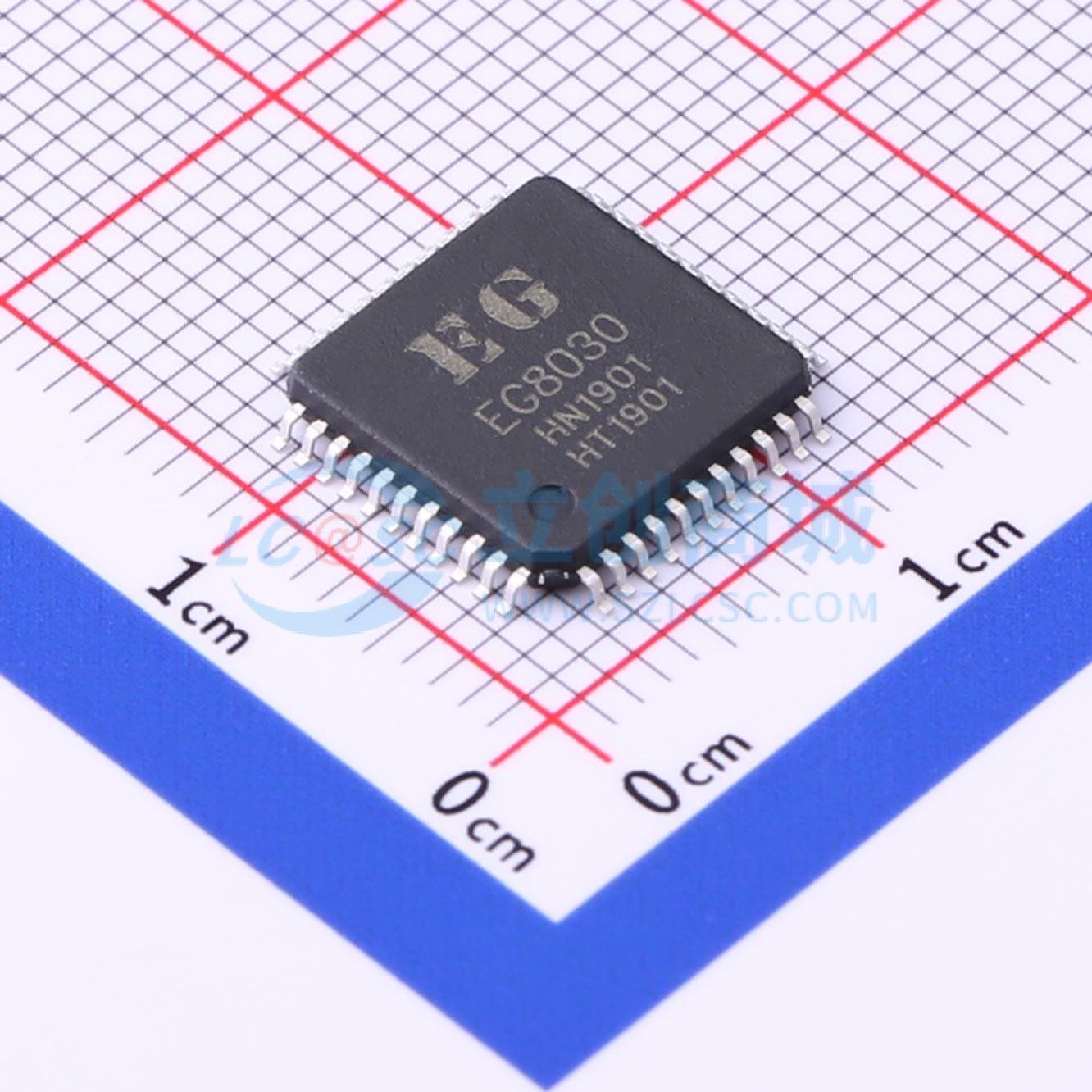

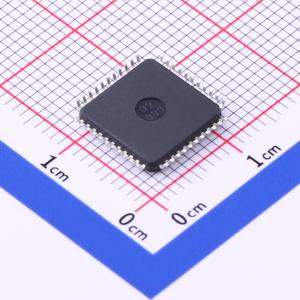

EG8030

EG8030 是一款数字化的、功能完善的自带死区控制的三相纯正弦波逆变发生器芯片，可配置的四种工作模式可应用于DC-DC-AC 两级功率变换架构或DC-AC 单级工频变压器升压变换架构。外接16MHz 晶体振荡器，能产生高精度、失真和谐波都很小的三相SPWM 信号。并具备完善的采样机构，能够采集电流信号、温度信号、三相电压信号，实施处理，实现输出稳压和各项保护功能。芯片采用CMOS 工艺，内部集成SPWM 正弦发生器、死区时间控制电路、幅度因子乘法器、软启动电路。

• 5V 单电源供电
• 外接16MHz 晶体振荡器
• 引脚配置四种工作模式：三相同步开环调压、三相同步闭环稳压、三相独立开环调压、三相独立闭环稳压
• 电压、电流、温度反馈实时处理
• 过压、欠压、过流、短路、过热保护功能
• 引脚3S 软启动
• 相序反转功能
• 相位清零功能
• 一路LED 状态指示和蜂鸣器报警
• 一路基频输出及一路正弦模拟信号输出
• 一路风扇控制输出
• 50Hz 纯正弦波固定频率
• 60Hz 纯正弦波固定频率
• 20KHz 载波频率
• 10KHz 载波频率
• 5KHz 载波频率
• 2.5KHz 载波频率
• 自带死区控制，引脚设置4 种死区时间：300nS 死区时间、500nS 死区时间、1.0uS 死区时间、2.0uS 死区时间

• 三相纯正弦波逆变器
