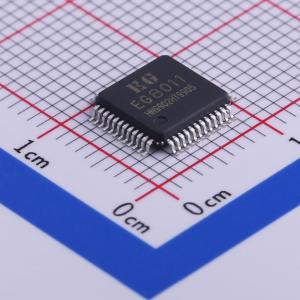

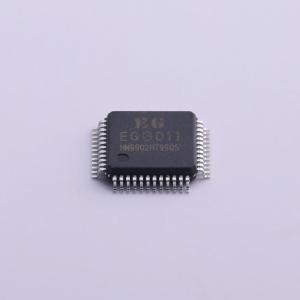

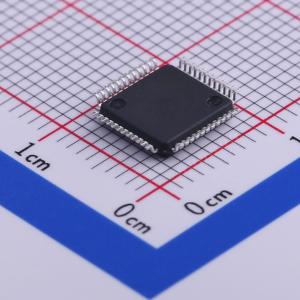

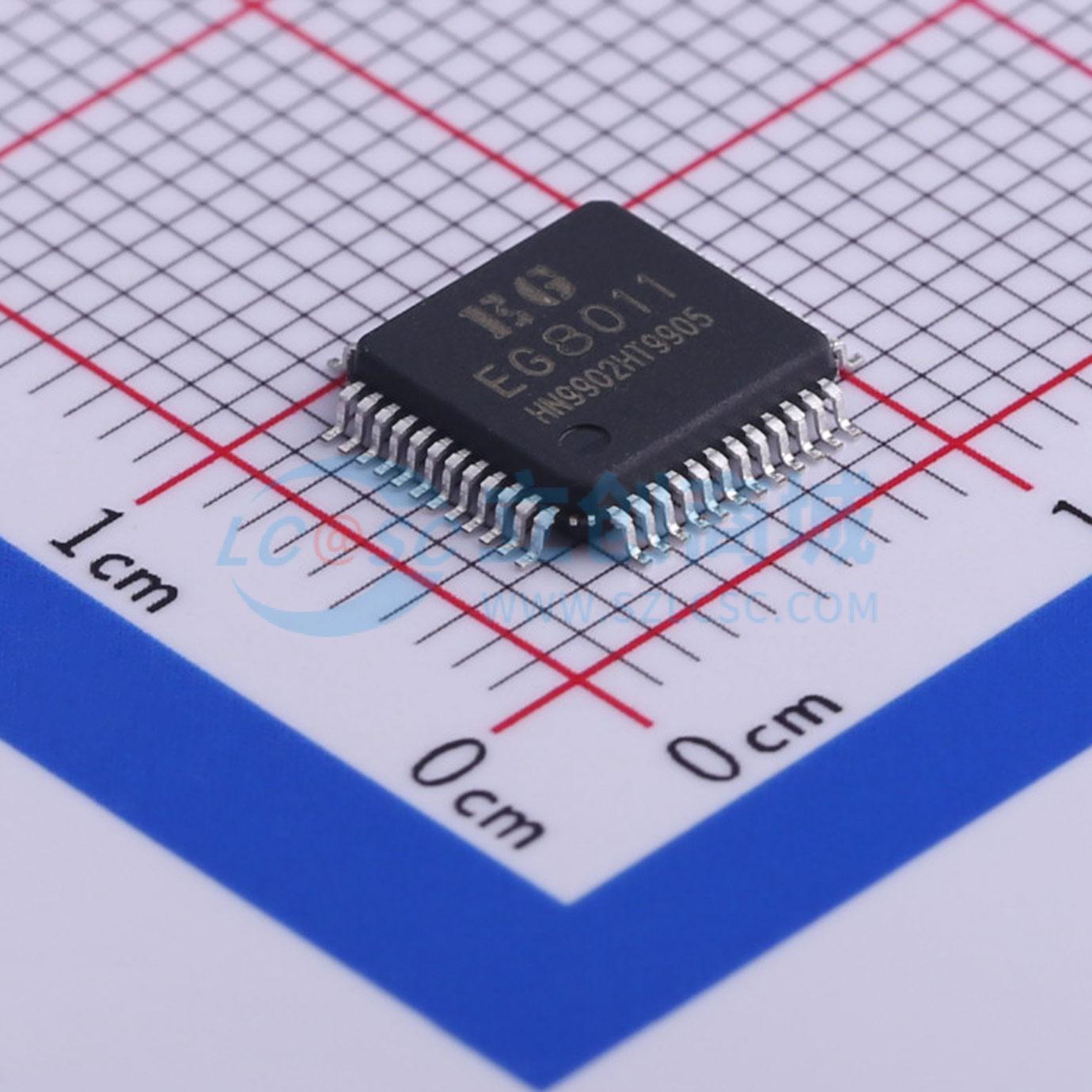

EG8011

EG8011 是一款增强型的纯正弦波逆变器控制芯片。应用于DC-DC-AC 两级功率变换架构或DC-AC 单级工频变压器升压变换架构，外接 20MHz 晶体振荡器，能实现高精度、失真和谐波都很小的纯正弦波 50Hz 或 60Hz 逆变器专用芯片。该芯片采用CMOS 工艺，内部集成SPWM 正弦发生器、死区时间控制电路、幅度因子乘法器、软启动电路、保护电路、串行液晶驱动模块等功能。 在EG8010 的基础上，取消了双极型调制，增加更加先进的单极性双边调制方式，并完美兼容单极性调制方式的逆变电路。增加了调制频率10KHz 和 20KHz 配置引脚，应用更加广泛。提升了了SPWM 调制算法，在输出正弦波频率 400Hz 的场合也有出色表现。

• 引脚设置4 种纯正弦波输出频率：50Hz 纯正弦波固定频率、60Hz 纯正弦波固定频率、0 - 100Hz 纯正弦波频率可调、400Hz 纯正弦波固定频率
• 自带死区控制，引脚设置4 种死区时间：300nS 死区时间、500nS 死区时间、1.0uS 死区时间、1.5uS 死区时间
• 引脚设置2 种调制频率：SPWM 调制频率20KHz、SPWM 调制频率10KHz
• 引脚设置2 种调制方式：单极性调制方式、单极性交替调制方式
• 5V 单电源供电
• 外接20MHz 晶体振荡器
• 电压、电流、温度反馈实时处理
• 过压、欠压、过流、过热保护功能
• 引脚设置软启动模式3S 的响应时间
• 支持LCD3320 液晶显示

• 单相电机调速控制器
• 单相变频器
• 正弦波调光器
• 正弦波调压器
• 正弦波发生器
• 单相纯正弦波逆变器
• 光伏发电逆变器
• 风力发电逆变器
• 不间断电源UPS 系统
• 数码发电机系统
• 中频电源
• 逆变焊机
