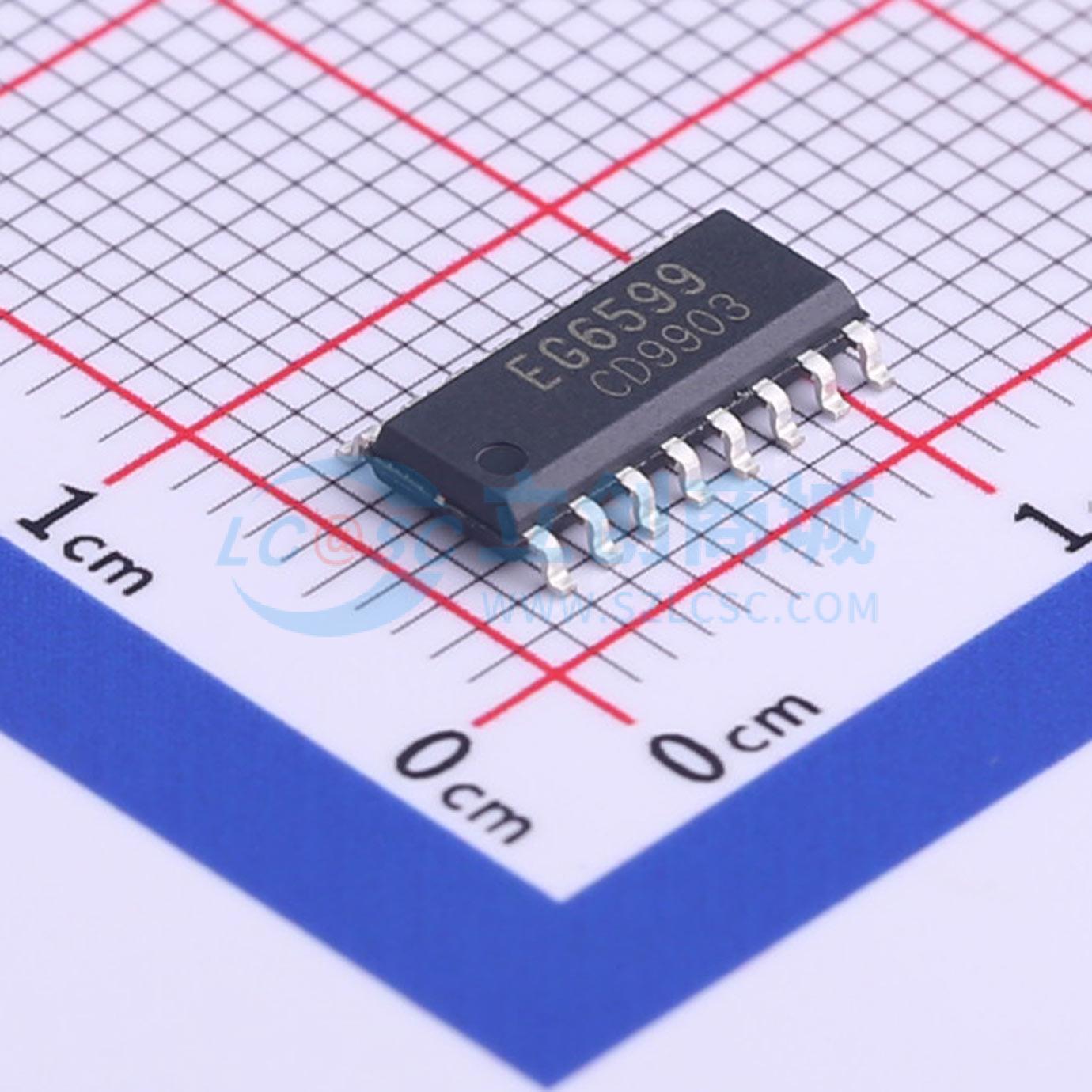

温馨提醒：图片仅供参考，商品以实物为准

EG6599

高压LLC谐振控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG6599 是一款专用于谐振半桥拓扑结构的双端控制器。提供 50% 互补占空比，高侧开关和低侧开关的时间完全相同，以 180° 异相驱动，通过调制工作频率调节输出电压。固定的死区时间保证软切换并实现高频操作，能够外部振荡器可以设置转换器的工作频率。
品牌名称: EG(屹晶微)
商品型号: EG6599
商品编号: C481167
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.281克(g)

商品参数

商品概述

EG6599 是一款专用于谐振半桥拓扑结构的双端控制器。提供 50% 互补占空比，高侧开关和低侧开关的时间完全相同，以 180° 异相驱动，通过调制工作频率调节输出电压。固定的死区时间保证软切换并实现高频操作，能够外部振荡器可以设置转换器的工作频率。在启动时，为了防止不受控制的浪涌电流，开关频率从最大值并逐渐衰减，到达稳态值由控制回路决定。该频移是非线性的，使输出最小电压过冲，持续时间可以编程。可以强制 IC 在轻负载下进入受控突发模式操作，以便保持转换器的输入功耗降至最低。IC 的功能包括一个未锁存的低电平有效禁用输入，电流滞和欠压保护，电流检测输入，频率自动重启，切换和延迟关机。如果第一级保护不足以控制 IC，则更高级别的 OCP 会锁定 IC 初级电流。它们的组合可提供完整的过载和短路保护电路。附加的锁存禁用输入（DIS）容易实现 OTP 或 OVP。提供了与 PFC 控制器的接口，可以在故障情况下关闭，例如 OCP 关闭和 DIS 高，或在猝发模式期间操作。

商品特性

50% 占空比，变频控制谐振半桥
高精度振荡器，工作频率高达 500kHz
两级 OCP，频移和锁存关掉
与 PFC 控制器接口
锁存禁用输入
轻负载时的猝发模式保护
带软启动保护和掉电保护带高压线电压保护 600V 轨兼容的高侧栅极驱动器
0.3A/0.8A 高侧和低侧门极驱动
封装形式：SOP16L

应用领域

LCD & PDP TV
AC-DC 适配器
台式 PC，入门级服务器
电信 SMPS

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.5V~20V
	开关频率	58.2kHz~61.8kHz
	最大占空比	50%

	属性	参数值
	晶体管耐压	600V
	拓扑结构	半桥式
	特性	过流保护(OCP)；软启动
	反馈方式	副边反馈
