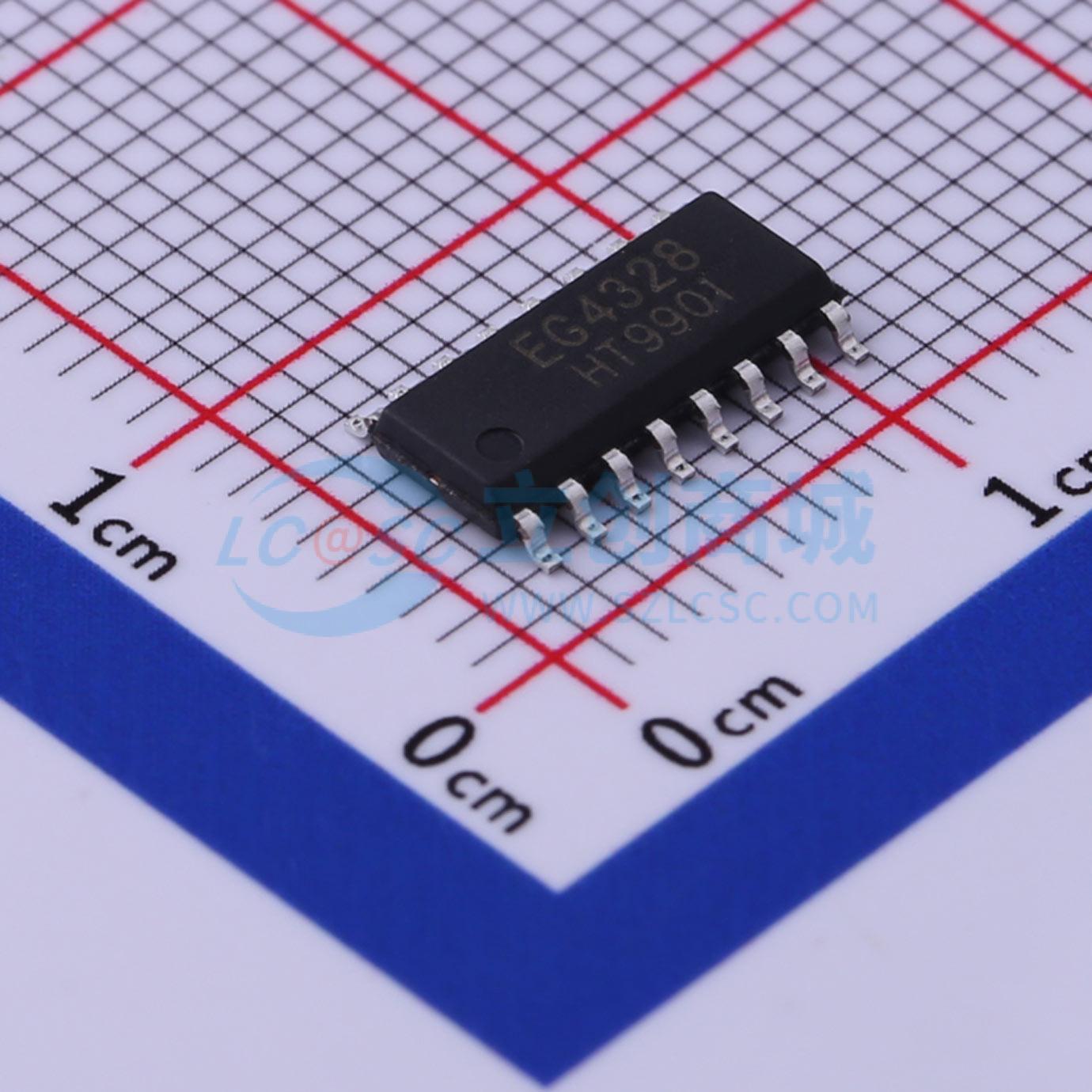

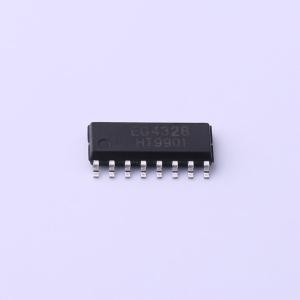

EG4328

可编程电源芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG4328 芯片内置了高精度 2.5V 基准电压源、可配置多路误差放大器、8 通道输入 10 位 ADC 模数转换器、I²C 总线控制器、数字电路控制模块、LED 恒流驱动器等。是一款模拟和数字结合的可编程电源管理芯片，具有功耗低、灵活性强，外接一个低廉的 8 脚单片机（无需具备 ADC 功能），既能实现高端的电源管理系统，非常适合于智能化电池管理的应用场合。
品牌名称: EG(屹晶微)
商品型号: EG4328
商品编号: C481165
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.282克(g)

商品参数

商品概述

EG4328 芯片内置了高精度 2.5V 基准电压源、可配置多路误差放大器、8 通道输入 10 位 ADC 模数转换器、I²C 总线控制器、数字电路控制模块、LED 恒流驱动器等。是一款模拟和数字结合的可编程电源管理芯片，具有功耗低、灵活性强，外接一个低廉的 8 脚单片机（无需具备 ADC 功能），既能实现高端的电源管理系统，非常适合于智能化电池管理的应用场合。

商品特性

模拟电路和数字电路结合的可编程开关电源芯片
芯片内置加密 ID 码，保护客户 MCU 开发的程序
模拟电路组成开关电源的电压环、电流环功能
数字电路配置模拟环的基准值后，自动完成稳压、恒流功能
2.5V 基准电压源，精度 ±1%
1 路可配置电压环运放基准，可设范围：1.05V～1.425V
1 路可配置恒流环运放基准，可设范围：1mV～488mV
外部 MCU 通过 I²C 总线对芯片内部寄存器进行配置
8 通道输入，10 位 ADC 模数转换器，1 路可选可配置增益输入前级放大器
内置芯片温度传感器，支持外部 MCU 读取芯片内部温度
4 路可配置 LED 恒流驱动器，无需外接限流电阻，恒流可设范围:0.5mA～6mA
工作电压范围宽：+2.5V～+5.5V
封装形式：SOP16

应用领域

电动车智能和非智能充电器
锂电池充电器 Buck 降压电源
Boost 升压电源
AC/DC 开关电源
可编程数字电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	工作电压	2.5V~5.5V
	电池类型	-
	电池节数	-

	属性	参数值
	工作温度	-45℃~+85℃
	静态电流(Iq)	5uA
	接口类型	I2C
