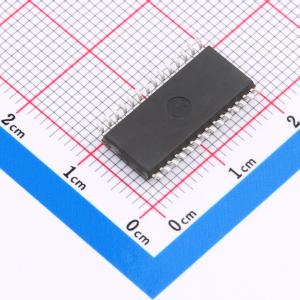

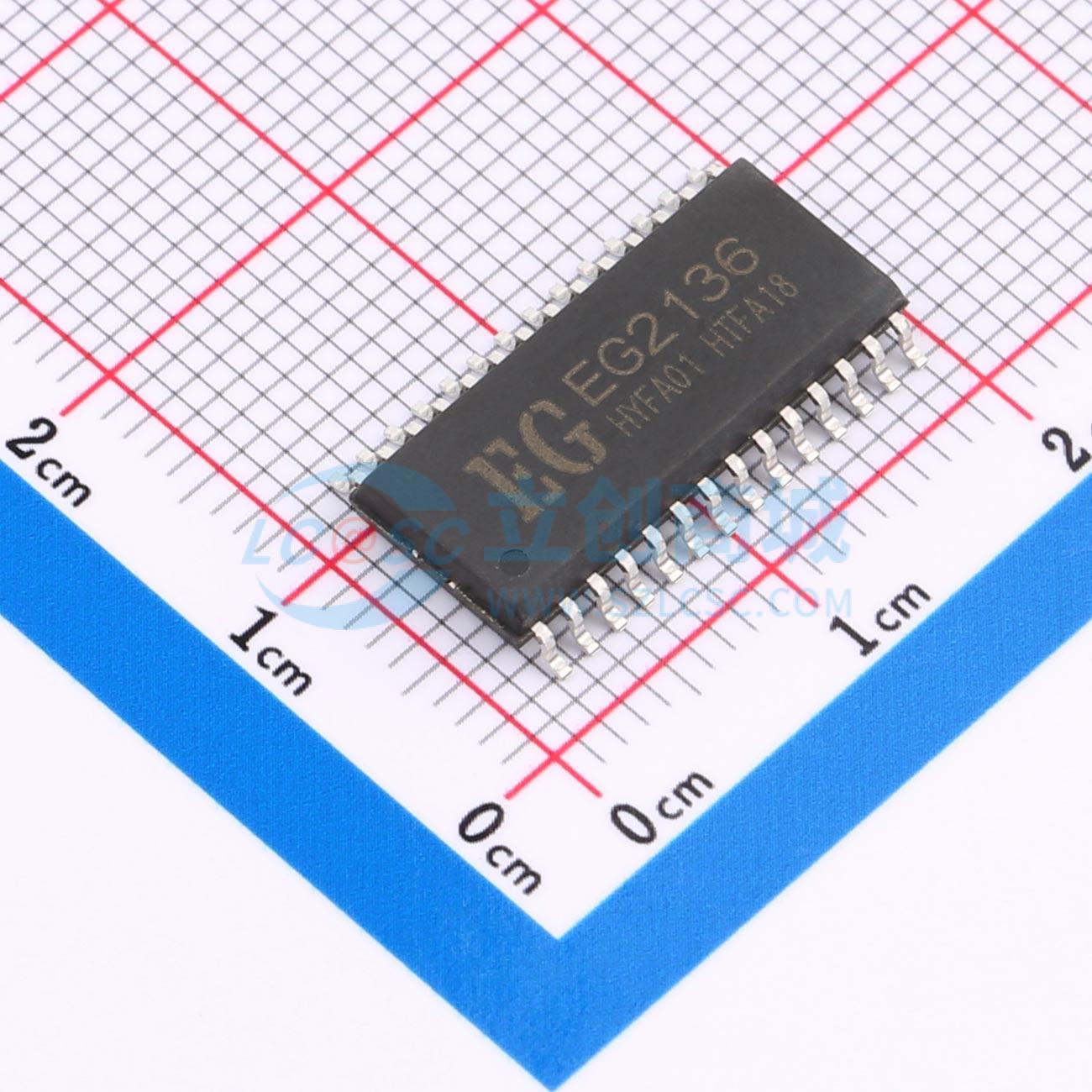

EG2136
三相半桥电路驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用作N型功率MOSFET和IGBT等高压、高速功率器件的三相栅极驱动电路，主要包含三个独立的半桥驱动电路。内置死区时间，可确保功率管上下桥臂不会同时导通。内置输入信号滤波，防止噪声干扰。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG2136
- 商品编号
- C480663
- 商品封装
- SOP-28-300mil
- 包装方式
- 管装
- 商品毛重
- 0.755克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相；半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 灌电流(IOL) | 350mA | |
| 拉电流(IOH) | 200mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 125ns | |
| 下降时间(tf) | 50ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 1mA |
商品概述
用作N型功率MOSFET和IGBT等高压、高速功率器件的三相栅极驱动电路，主要包含三个独立的半桥驱动电路。内置死区时间，可确保功率管上下桥臂不会同时导通。内置输入信号滤波，防止噪声干扰。提供外部使能控制可同时关断六通道输出。此外，它还具有欠压保护和过流保护功能，出现异常时立即关断六通道输出。
商品特性
- 高端悬浮自举电源设计，耐压可达600V
- 适应5V或者3.3V输入电压
- 输出电流能力 +0.2A/-0.35A
- 欠压保护
- 使能控制
- 输入输出相反外部设置清理时间
- 高低端通道匹配
- 过流保护关断六通道输出集成三个独立的半桥驱动器
- 内建死区控制电路
- 自带闭锁功能，彻底杜绝上、下管输出同时导通
- 封装形式：SOP28L
应用领域
- 三相电机驱动
- DC-AC逆变
- 开关电源
- 空调、冰箱、洗衣机
