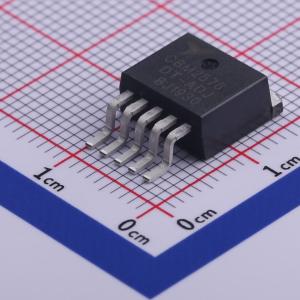

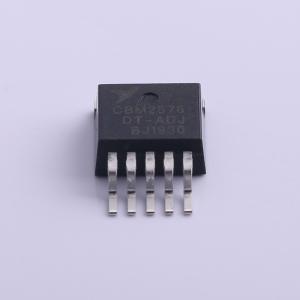

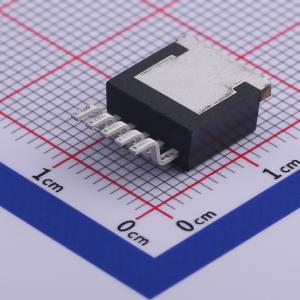

温馨提醒：图片仅供参考，商品以实物为准
CBM2576DT-ADJ
降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CBM2576 系列稳压器是单片集成电路，非常适合用于轻松便捷地设计降压开关稳压器（降压转换器）。该系列的所有电路都能够驱动 3.0 A 的负载，且具有出色的线性和负载调节能力。这些器件提供 3.3 V、5.0 V、12 V、15 V 的固定输出电压版本，以及可调输出版本
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM2576DT-ADJ
- 商品编号
- C476219
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
CBM2576系列稳压器是单片集成电路，非常适合用于设计降压开关稳压器（降压转换器）。该系列的所有电路都能够驱动3.0 A负载，并具有出色的线路和负载调节能力。这些器件提供3.3 V、5.0 V、12 V、15 V的固定输出电压版本以及可调输出版本。
这些稳压器的设计旨在减少外部组件的数量，以简化电源设计。多家电感器制造商提供了针对CBM2576优化的标准系列电感器。由于CBM2576转换器是开关模式电源，与流行的三端线性稳压器相比，其效率显著提高，特别是在较高输入电压的情况下。在许多情况下，功耗非常低，无需散热片或可大幅减小其尺寸。
CBM2576稳压器的特点包括在指定的输入电压和输出负载条件下，输出电压保证 ±4% 的容差，振荡器频率 ±10% 的容差（在0℃至125℃范围内为 ±2%）。此外，还包括外部关断功能，典型待机电流为80 μA。输出开关具有逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。
商品特性
- 3.3 V、5.0 V、12 V、15 V和可调输出版本
- 可调版本输出电压范围1.23至37 V ±4%
- 保证3.0 A输出电流
- 宽输入电压范围
- 仅需4个外部组件
- 52 kHz固定频率内部振荡器
- TTL关断功能，低功耗待机模式
- 高效率
- 使用现成的标准电感器
- 热关断和电流限制保护
应用领域
- 简单高效的降压（Buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正到负转换器（Buck - Boost）
- 负升压转换器
- 电池充电器电源
