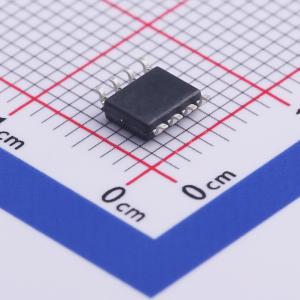

CBM708RAS8

CBM706P/CBM706R/CBM706S/CBM706T 以及 CBM708R/CBM708S/CBM708T 微处理器监控电路适用于监控 3V 或 3.3V 电源。 CBM706P/CBM706R/CBM706S/CBM706T 提供电源监控电路，可在电源上电、掉电和欠压情况下产生复位输出。当 VCC 低至 1V 时，复位输出仍可正常工作。 还提供独立的看门狗监控电路。如果看门狗输入在 1.6 秒内未翻转，则该电路将被激活。 此外，还有一个 1.25V 阈值检测器，用于电源故障警告、低电量检测或监控额外的电源。还包括一个低电平有效、经过去抖处理的 MR 输入。 CBM706R、CBM706S 和 CBM706T 除复位阈值监控电平不同外，其他方面相同，其复位阈值监控电平分别为 2.63V、2.93V 和 3.08V。CBM706P 与 CBM706R 的复位阈值均为 2.63V，不同之处仅在于 CBM706P 的复位输出为高电平有效。 CBM708R/CBM708S/CBM708T 与 CBM706R/CBM706S/CBM706T 功能相似，唯一区别在于前者没有看门狗定时器功能。相反，除了低电平有效（RESET）输出外，还提供了一个高电平有效复位输出（RESET）。 所有器件均提供窄体 8 引脚 PDIP 和 8 引脚 SOIC 封装。

• 精密电源电压监控：2.63V（CBM706P、CBM706R、CBM708R）；2.93V（CBM706S、CBM708S）；3.08V（CBM706T、CBM708T）；静态电流 100μA
• 200ms 复位脉冲宽度
• 经过去抖处理的手动复位输入（MR）
• 独立看门狗定时器，超时时间 1.6 秒（CBM706P、CBM706R、CBM706S、CBM706T）
• 用于电源故障或低电量警告的电压监控器
• 保证当 VCC = 1V 时，RESET 有效
• 是 ADM706P/R/S/T、ADM708R/S/T 的优质升级版

• 微处理器系统
• 计算机
• 控制器
• 智能仪器
• 关键微处理器监控
• 电池供电系统
• 便携式仪器
