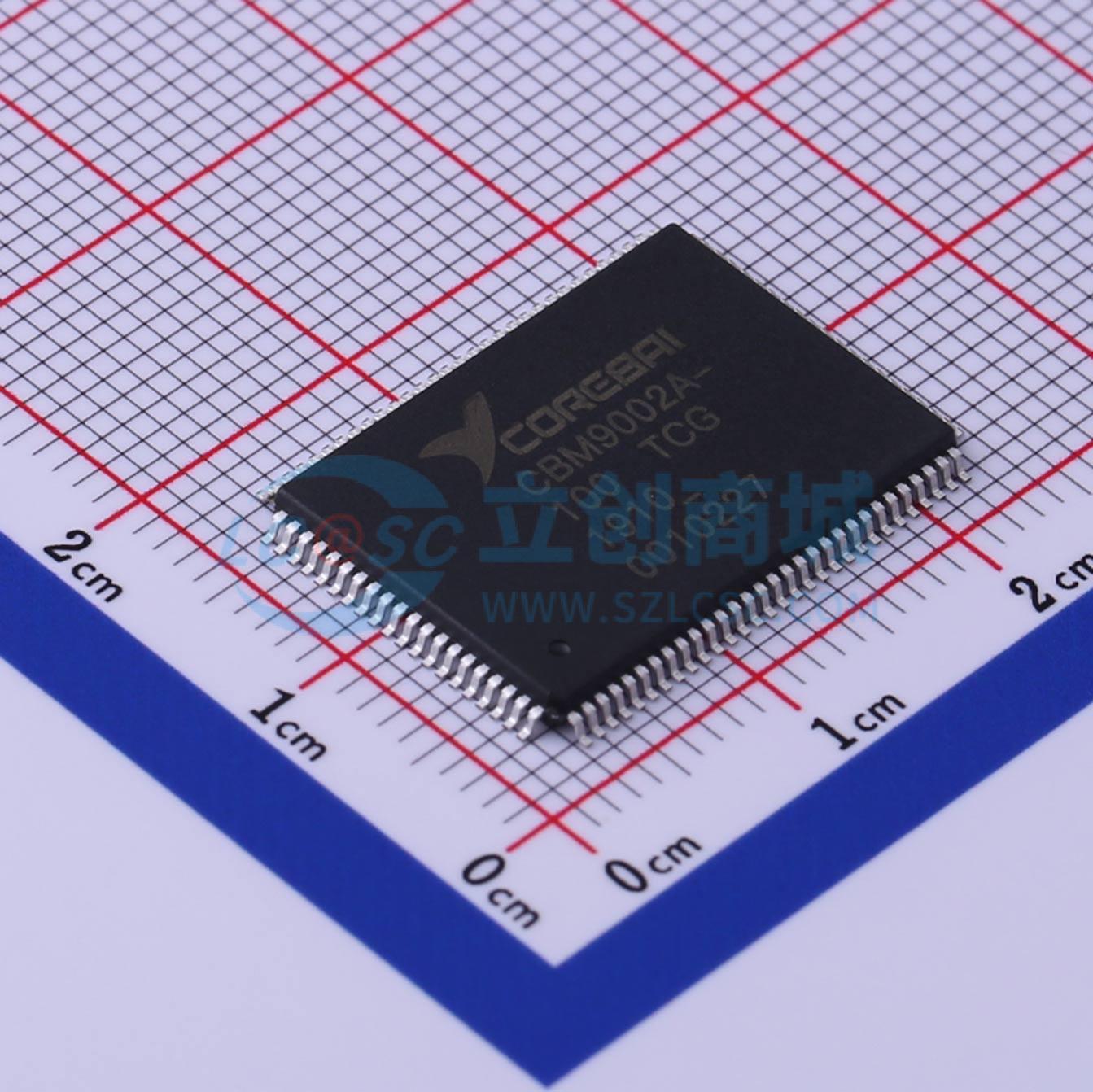

CBM9002A-100TCG

CBM9002A 系列是基于符合工业标准的增强型8051 内核的USB 型微控制器。支持USB2.0 协议高速480Mbps 以及全速12Mbps 两种模式。 增强型8051 可工作在48、24、12MHz 频率下；每个指令周期为4 个时钟，是标准8051 速度的3倍。CBM9002A 系列内置高达16K 字节的片上SRAM 空间，可以用来存放用户code 或data。CBM9002A 系列提供除USB 接口以外的USART、I2C、GPIO 等常用低速通信接口，用于和其他外设进行通信。 CBM9002A 系列支持Slave FIFO、PIF（可编程接口）等强大的数据传输功能；基于CBM 提供的CBM9002A 系列固件框架下，可达到50MB/s 以上的数据传输能力，最大为USB2.0 带宽。

• 内核：兼容工业标准的增强型8051 内核
• 48MHz、24MHz、12MHz CPU 工作频率
• 每个指令周期为4 个时钟
• 2 个UART
• 3 个定时器/计数器
• 2 个数据指针
• 扩展中断系统
• 矢量式USB 中断和PIF/FIFO 中断
• 片上16K 字节code/data RAM
• 片上0.5K 字节data RAM
• 3.3V 工作电压、5.0V 容限输入
• 上电复位（POR）、外部RESET 输入
• 24MHz（±100ppm）晶体振荡器
• 支持挂起模式，功耗最低不超过1mA
• 任何模式下，ICC 不超过85mA
• 支持标准的USB2.0 协议
• 已通过USB IF 的USB2.0 兼容性测试
• 集成USB2.0 收发器、智能串行接口引擎
• 支持高速模式（480Mbps）、全速模式（12Mbps）
• 支持EP0、EP1IN、EP1OUT、EP2、EP4、EP6、EP8 等7 个端点
• 16 位总线自动切换
• 主控或从器件工作模式
• 同步或异步操作
• 易于连接到ASIC 或DSP 等IC
• 可直接连接大多数并行外设接口
• 支持4 个可编程波形描述符
• 支持多种就绪输入和控制输出信号
• 支持2 个UART 接口
• 最高波特率支持230.4KBaud
• 运行速率400kHz 或100kHz
• 仅支持Master 模式
• 支持3 个16 位计数器/定时器
• 最多5 组共40 个双向IO（仅100pin 支持）
• 内部RAM，固件通过USB 下载
• 内部RAM，固件通过EEPROM 加载
• 支持商业级工作温度范围（0~70°C）
• 支持工业级工作温度范围（-40~105°C）

• 便携式视频设备
• 扫描仪
• 工业相机，或视频监控设备
• 激光雕刻设备
• 数据采集系统
• 便携式声卡或MP3 播放设备
• ATA 接口，如IDE 硬盘
• VGA 视频采集传输设备
• 存储器，读卡器
