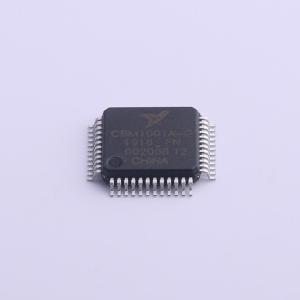

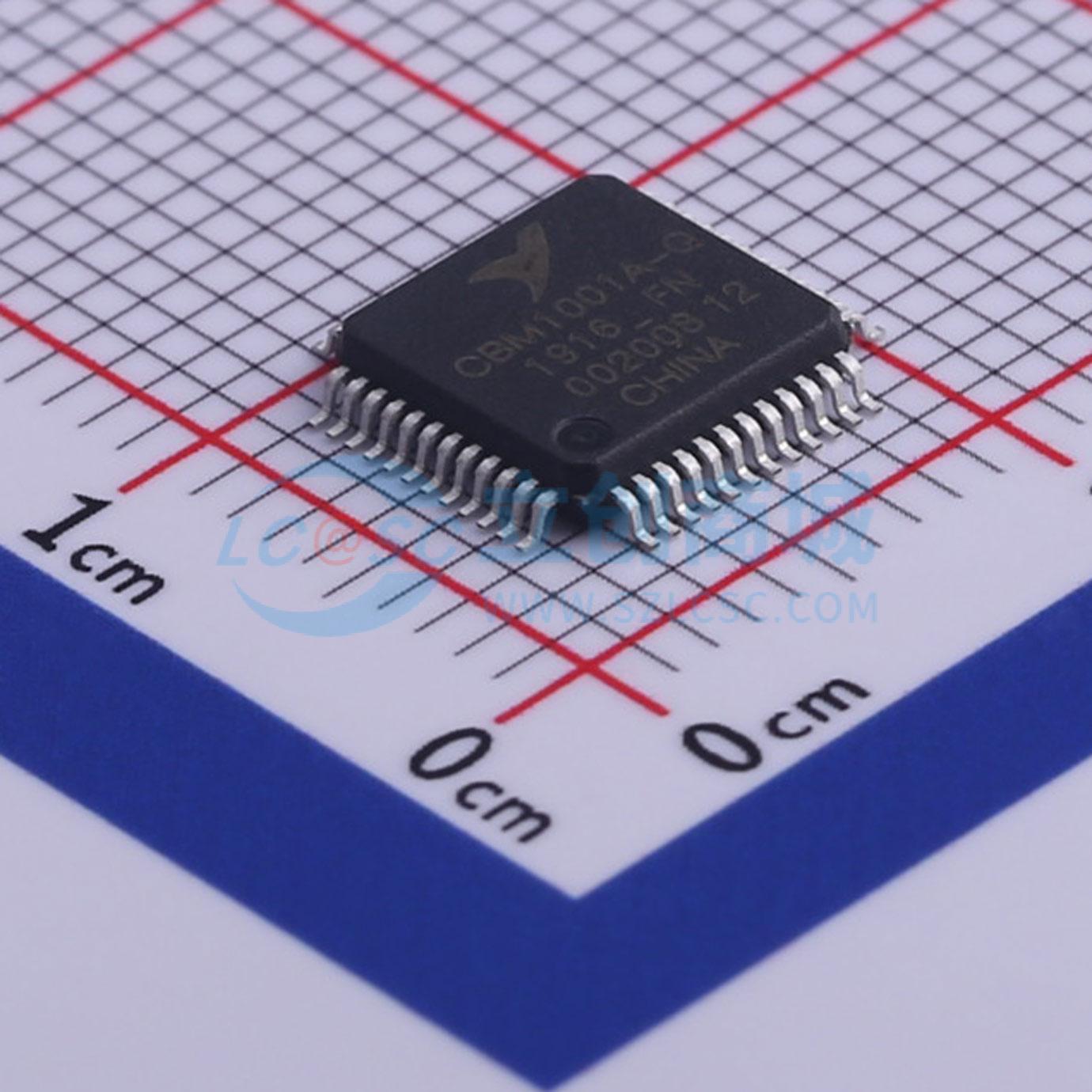

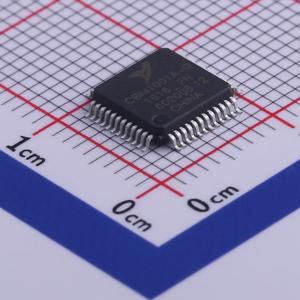

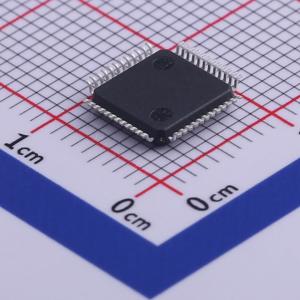

CBM1001A-Q

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CBM1001A-Q是一款集成了10/100M PHY,MAC层的高性价比的快速以太网控制器芯片，内建16K字节SRAM，对外提供了一个通用的处理器访问接口。本芯片具备低功耗，高性能的优良特性，支持3.3V IO电平，并可以接受5V输入IO电压。 CBM1001支持8位和16位数据接口，用于访问内部的SRAM。
品牌名称: Corebai(芯佰微)
商品型号: CBM1001A-Q
商品编号: C476311
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.22克(g)

商品参数

商品概述

CBM1001A-Q是一款集成了10/100M PHY,MAC层的高性价比的快速以太网控制器芯片，内建16K字节SRAM，对外提供了一个通用的处理器访问接口。本芯片具备低功耗，高性能的优良特性，支持3.3V IO电平，并可以接受5V输入IO电压。 CBM1001支持8位和16位数据接口，用于访问内部的SRAM。内建的PHY可以支持UTP3,4,5 10Base-T及UTP5 100Base-TX。完全符合IEEE802.3u规格。支持自动协商功能。

商品特性

48pin TQFP封装
支持处理器接口：8位、16位对内部存储器访问
集成10/100M收发器，支持HP Auto-MDIX检测
用于半双工时，支持back pressure流控模式
用于全双工时，支持IEEE802.3x流控模式
支持唤醒帧、link状态变化、magic packet事件等远程唤醒
支持100M光纤接口
内建16K字节SRAM
内建3.3V转2.5V稳压器
支持IP/TCP/UDP checksum产生和检查
支持从EEPROM自动装载vendor ID, productID
可选的EEPROM配置
低功耗操作模式
- Power reduced mode
- Power down mode
可选的txdrivers 1:1或1.25:1变压器
兼容3.3V和5V tolerant I/O

应用领域

家庭网络设备：机顶盒、个人录像机、数码媒体适配器
串行转以太网：门禁控制、LED显示屏、无线AP继电器等
并行转以太网：POS/微型打印机、复印机
USB转以太网：存储设备、网络打印机
GPIO转以太网：家庭网络传感器
安全系统：数字录像机、网络摄像机、信息亭
工厂和楼宇自动化控制系统
医疗监测设备
嵌入式服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网收发器
	应用功能	-
	通道数	-
	MAC接口	-

	属性	参数值
	以太网速率标准	10BASE-T；100BASE-TX
	数据速率	10Mbit/s；100Mbit/s
	工作电压	3.3V
	工作温度	0℃~+70℃
