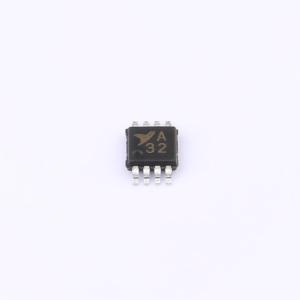

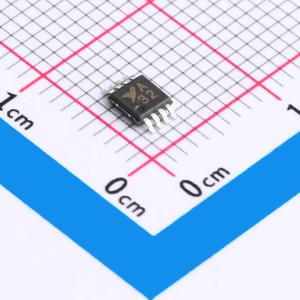

温馨提醒：图片仅供参考，商品以实物为准
CBM8532AMS8
CBM8532AMS8
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CBM8531、CBM8532 和 CBM8534 分别是单通道、双通道和四通道的轨到轨输入/输出单电源放大器，输出驱动电流达 250 mA。这种高输出电流使这些放大器非常适合驱动阻性或容性负载。其交流性能出色，带宽为 3 MHz，压摆率为 5 V/μs，且失真低
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM8532AMS8
- 商品编号
- C476346
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电压(Vos) | 25mV | |
| 共模抑制比(CMRR) | 47dB | |
| 压摆率(SR) | 5V/us | |
| 输出电流 | 250mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 静态电流(Iq) | 750uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~6V | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 噪声密度(eN) | 45nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 1pA | |
| 输入失调电流温漂(Ios TC) | 0.02pA/℃ |
商品概述
CBM8531、CBM8532 和 CBM8534 分别为单通道、双通道和四通道轨到轨输入/输出单电源放大器，输出驱动电流达 250 mA。高输出电流使这些放大器非常适合驱动阻性或容性负载。其交流性能出色，带宽为 3 MHz，压摆率为 5 V/μs，且失真低。所有器件均保证能在 3 V 单电源和 5 V 电源下工作。 极低的输入偏置电流使 CBM853X 可用于积分器、二极管放大及其他需要低输入偏置电流的应用。在 5 V 电源下，每个放大器的电源电流仅为 750 μA，可让低电流应用控制高电流负载。 应用包括计算机、音频端口、声卡和机顶盒的音频放大。CBM853X 系列非常稳定，能够驱动如 LCD 中常见的重容性负载。 输入和输出能够实现轨到轨摆幅，使设计人员可在单电源系统中对 CMOS DAC、ASIC 或其他宽输出摆幅器件进行缓冲。 CBM8531/CBM8532/CBM8534 规定的工作温度范围为扩展工业温度范围（-40°C 至 +85°C）。
商品特性
- 单电源工作：2.7 V 至 6 V
- 高输出电流：±250 mA
- 低电源电流：750 μA/放大器
- 宽带宽：3 MHz
- 压摆率：5 V/μs
- 无相位反转
- 低输入电流
- 单位增益稳定
- 轨到轨输入和输出
应用领域
- 多媒体音频 LCD 驱动器
- ASIC 输入或输出放大器
- 耳机驱动器
- 计算机、音频端口、声卡和机顶盒的音频放大
