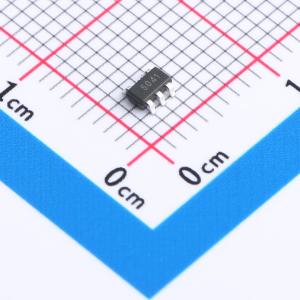

温馨提醒：图片仅供参考，商品以实物为准
CBM6041AST5
单电源运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CBM6041系列具有15KHz的高增益带宽积、4.5V/ms的压摆率，在5V电压下每个放大器的静态电流为600nA。CBM6041系列旨在为低电压、低噪声系统提供最佳性能。
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM6041AST5
- 商品编号
- C476391
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 15kHz | |
| 输入失调电压(Vos) | 2.5mV | |
| 输入失调电压温漂(Vos TC) | 93uV/℃ | |
| 压摆率(SR) | 4.5V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 84dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 600nA | |
| 输出电流 | 84mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.4V~5.5V | |
| 双电源(Vee~Vcc) | -700mV~2.75V |
商品概述
CBM6041系列具有15kHz的高增益带宽积、4.5V/ms的压摆率，在5V电压下每个放大器的静态电流为600nA。CBM6041系列旨在为低电压、低噪声系统提供最佳性能。它们能在重载情况下实现轨到轨输出摆幅。输入共模电压范围包含地，CBM6041系列的最大输入失调电压为2.5mV。该系列产品在扩展工业温度范围（-40℃至+125℃）内有明确的性能指标。工作电压范围为1.4V至5.5V。CBM6041单通道放大器采用环保型SC70 - 5和SOT23 - 5封装。CBM6042双通道放大器采用环保型SOP - 8、MSOP - 8和DFN - 8封装。CBM6044四通道放大器采用环保型SOP - 14和TSSOP - 14封装。
商品特性
- 单电源供电，电压范围为+1.4V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：15kHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：2.5mV（最大值）
- 静态电流：每个放大器600nA（典型值）
- 工作温度：-40℃ ~ +125℃
- 内置射频抗电磁干扰滤波器
- 小封装：CBM6041提供SOT23 - 5和SC70 - 5封装；CBM6042提供SOP - 8、MSOP - 8和DFN - 8封装；CBM6044提供SOP - 14和TSSOP - 14封装
应用领域
- ASIC输入或输出放大器
- 传感器接口
- 医疗通信
- 烟雾探测器
- 音频输出
- 压电换能器放大器
- 医疗仪器
- 便携式系统
