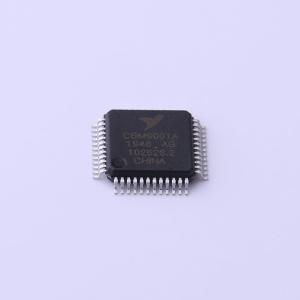

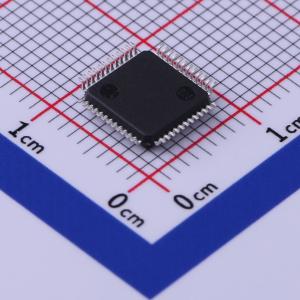

CBM9001A-48AG
USB1.1控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CBM9001A是一款嵌入式USB主机/从机控制器，能够以全速或低速进行通信。CBM9001A可与微处理器、微控制器、数字信号处理器（DSP）等设备连接，也可直接连接到多种总线，如ISA、PCMCIA等。CBM9001A USB主机控制器符合USB 1.1规范
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM9001A-48AG
- 商品编号
- C476309
- 商品封装
- TQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 收发器 | |
| USB协议版本 | USB 1.1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 数据速率 | 12Mbps | |
| 工作温度 | 0℃~+70℃ |
商品概述
一款嵌入式USB主机/从机控制器，能够以全速或低速进行通信。它可与微处理器、微控制器、DSP等设备连接，也可直接连接到诸如ISA、PCMCIA等各种总线。该控制器符合USB 1.1规范。 它集成了USB串行接口功能以及内部全速或低速收发器。支持并可在12 Mbps的USB全速模式或1.5 Mbps的低速模式下运行。处于主机模式时，它作为主设备控制USB总线及与之相连的设备；处于外设模式时，它可模拟多种全速或低速设备。 其数据端口和微处理器接口提供8位数据路径I/O或DMA双向传输，并支持中断，便于与标准微处理器或微控制器（如摩托罗拉或英特尔CPU等）轻松连接。它拥有256字节的内部RAM，用于控制寄存器和数据缓冲。 可用的无铅封装为48引脚（CBM9001A）封装。所有封装均在3.3 VDC下工作，I/O接口逻辑可承受5 V电压。
商品特性
- 市场上首款面向嵌入式系统、具备标准微处理器总线接口的USB主机/从机控制器
- 在主从模式下均支持全速（12 Mbps）和低速（1.5 Mbps）USB传输
- 符合USB 1.1规范的全速和低速标准
- 在软件控制下可作为单个USB主机或从机运行
- 可自动检测低速或全速设备
- 8位双向数据端口I/O（从机模式支持DMA）
- 片上SIE和USB收发器
- 片上单根集线器支持
- 256字节内部SRAM缓冲
- 采用乒乓缓冲以提高性能
- 可使用12或48 MHz晶体或振荡器（内置DPLL）运行
- 接口可承受5 V电压
- 支持挂起/恢复、唤醒和低功耗模式
- 自动生成SOF和CRC5/16
- 自动地址递增模式，节省内存读写周期
- 提供包含源代码驱动的开发套件
- 3.3 V电源，0.35微米CMOS工艺
- 采用48引脚TQFP封装
