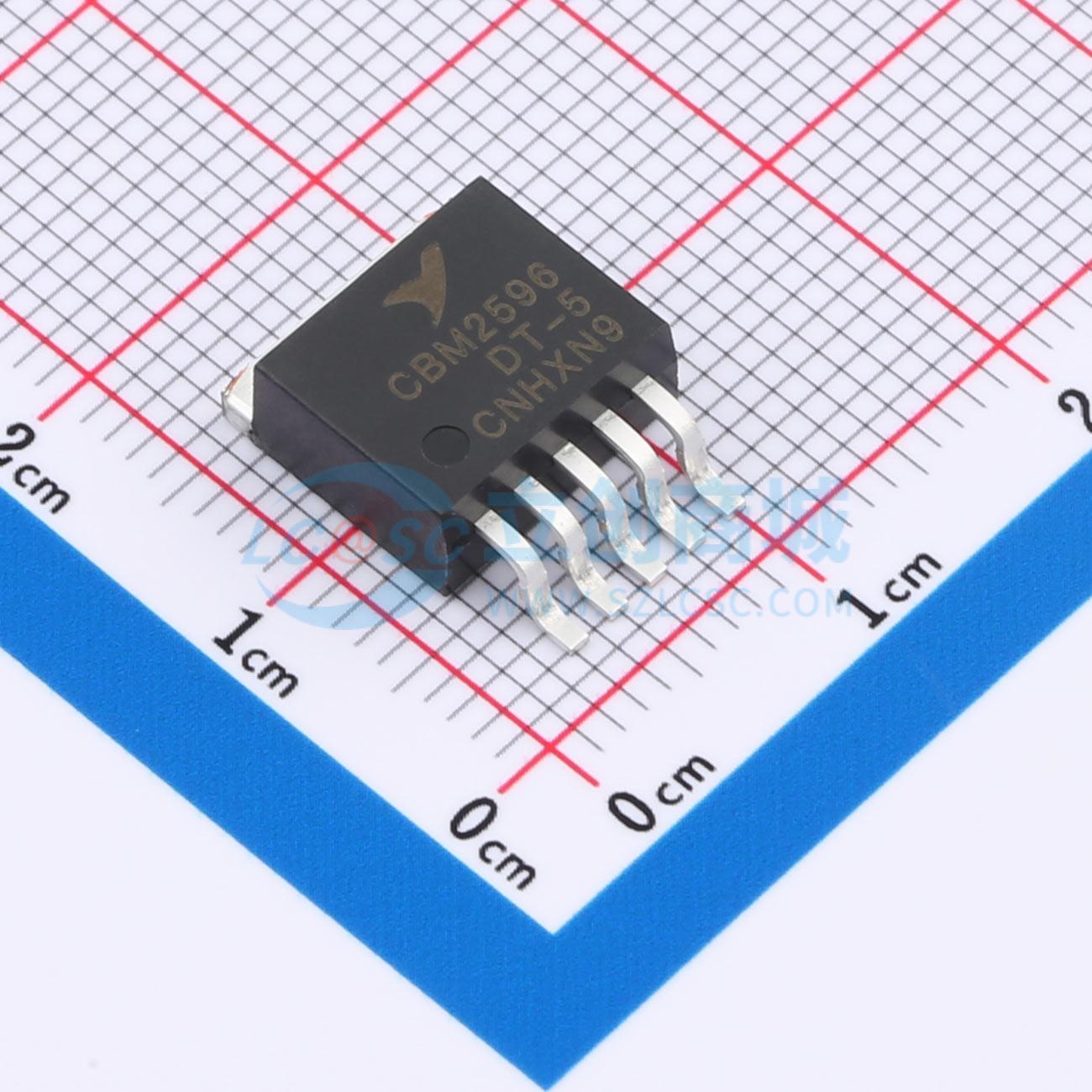

CBM2596DT-5.0

降压开关稳压器

描述: CBM2596 系列稳压器是单片集成电路，可为降压型开关稳压器提供所有有源功能，能够驱动 3A 负载，具备出色的线性和负载调节能力。这些器件提供 3.3V、5V、12V 固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单
品牌名称: Corebai(芯佰微)
商品型号: CBM2596DT-5.0
商品编号: C476225
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.34675克(g)

商品参数

商品概述

CBM2596系列稳压器是单片集成电路，具备降压开关稳压器所需的所有有源功能，能够驱动3A负载，且具备出色的线性和负载调节能力。这些器件提供3.3V、5V、12V固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量极少，使用简单。 CBM2596系列的开关频率为150kHz，采用标准的5引脚TO - 220封装。其他特性包括：在指定输入电压和输出负载条件下，输出电压保证公差为±4%，振荡器频率公差为±15%。具备外部关断功能，典型待机电流为100μA。自我保护特性包括输出开关的两级降频限流功能，以及在故障条件下实现全面保护的过温关断功能。过温关断阈值约为145℃，迟滞为5℃。

商品特性

3.3V、5V、12V及可调输出版本
可调版本输出电压范围为1.2V至37V，在不同线路和负载条件下最大误差±4%
保证3A输出负载电流
输入电压范围最高可达40V
仅需4个外部元件
出色的线性和负载调节规格
150kHz固定频率内部振荡器
具备TTL关断能力
低功耗待机模式，典型I₀为100μA
热关断和限流保护

应用领域

简易高效降压稳压器
板载开关稳压器
正转负转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	5V
	输出电流	3A
	开关频率	150kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	-
	输出类型	固定
