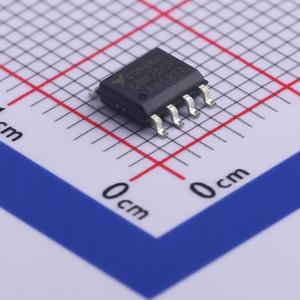

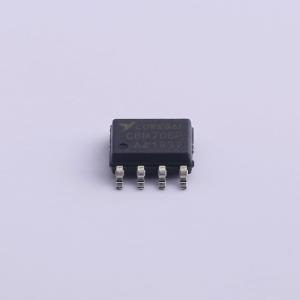

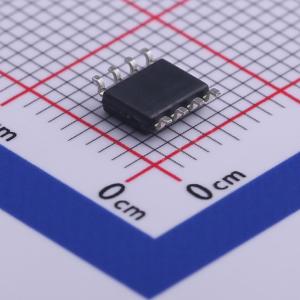

温馨提醒：图片仅供参考，商品以实物为准

CBM706PAS8

精密电源电压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CBM706P/CBM706R/CBM706S/CBM706T 以及 CBM708R/CBM708S/CBM708T 微处理器监控电路适用于监控 3V 或 3.3V 电源。CBM706P/CBM706R/CBM706S/CBM706T 提供电源监控电路，可在电源开启、关闭和欠压情况下产生复位输出。当 Vcc 低至 1V 时，复位输出仍可正常工作
品牌名称: Corebai(芯佰微)
商品型号: CBM706PAS8
商品编号: C476240
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

CBM706P/CBM706R/CBM706S/CBM706T 以及 CBM708R/CBM708S/CBM708T 微处理器监控电路适用于监控 3V 或 3.3V 电源。 CBM706P/CBM706R/CBM706S/CBM706T 提供电源监控电路，可在电源上电、掉电和欠压情况下产生复位输出。当 VCC 低至 1V 时，复位输出仍可正常工作。还提供独立的看门狗监控电路。如果看门狗输入在 1.6 秒内未翻转，则该电路将被激活。此外，还有一个 1.25V 阈值检测器，用于电源故障警告、低电量检测或监控额外的电源。还包括一个低电平有效、经过去抖处理的 MR 输入。 CBM706R、CBM706S 和 CBM706T 除复位阈值监控电平不同外，其他方面相同，其复位阈值监控电平分别为 2.63V、2.93V 和 3.08V。CBM706P 与 CBM706R 的复位阈值均为 2.63V，不同之处仅在于 CBM706P 的复位输出为高电平有效。 CBM708R/CBM708S/CBM708T 与 CBM706R/CBM706S/CBM706T 功能相似，唯一区别在于前者没有看门狗定时器功能。相反，除了低电平有效（RESET）输出外，还提供了一个高电平有效复位输出（RESET）。所有器件均提供窄体 8 引脚 PDIP 和 8 引脚 SOIC 封装。

商品特性

精密电源电压监控：2.63V（CBM706P、CBM706R、CBM708R）；2.93V（CBM706S、CBM708S）；3.08V（CBM706T、CBM708T）；静态电流 100μA
200ms 复位脉冲宽度
经过去抖处理的手动复位输入（MR）
独立看门狗定时器，超时时间 1.6 秒（CBM706P、CBM706R、CBM706S、CBM706T）
用于电源故障或低电量警告的电压监控器
保证当 VCC = 1V 时，RESET 有效
是 ADM706P/R/S/T、ADM708R/S/T 的优质升级版

应用领域

微处理器系统
计算机
控制器
智能仪器
关键微处理器监控
电池供电系统
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

5.1折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	2.7V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.63V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	200ms
	工作温度	-40℃~+125℃@(Ta)
	静态电流(Iq)	100uA
