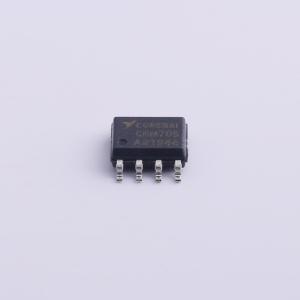

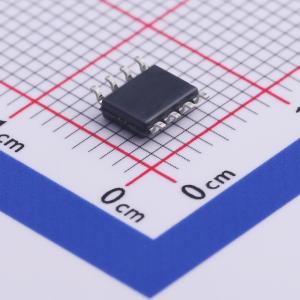

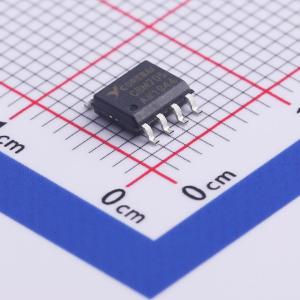

CBM705AS8
微处理器监控电路
- 描述
- CBM705、CBM706、CBM707、CBM708微处理器监控电路适用于监控5V电源/电池和微处理器活动。CBM705/CBM706提供电源监控电路，可在上电、掉电和欠压情况下产生复位输出。当V_CC低至1V时，复位输出仍可正常工作
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM705AS8
- 商品编号
- C476230
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 4.65V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 静态电流(Iq) | 190uA |
商品概述
CBM705、CBM706、CBM707、CBM708微处理器监控电路适用于监控5V电源/电池和微处理器活动。 CBM705/CBM706提供电源监控电路，在电源上电、掉电和欠压情况下产生复位输出。当V_CC低至1V时，复位输出仍可正常工作。还提供独立的看门狗监控电路。如果看门狗输入在1.60秒内未切换，则该电路将被激活。 此外，还有一个1.25V阈值检测器，用于警告电源故障、检测电池电量低的情况或监控额外的电源。还包括一个低电平有效、经过消抖处理的手动复位输入（MR）。 CBM705和CBM706除复位阈值监控电平不同外，其他方面相同，复位阈值监控电平分别为4.65V和4.40V。 CBM707和CBM708的功能与CBM705和CBM706类似，唯一的区别是没有看门狗定时器功能。相反，除了低电平有效复位输出（RESET）外，还有高电平有效复位输出（RESET）。CBM707和CBM708除复位阈值监控电平不同外，其他方面相同，复位阈值监控电平分别为4.65V和4.40V。 所有器件均采用窄体8引脚SOIC封装。
商品特性
- 保证V_CC = 1V时RESET有效
- 静态电流190 μA
- 精密电源电压监控器
- 4.65 V（CBM705/CBM707）
- 4.40 V（CBM706/CBM708）
- 复位脉冲宽度200 ms
- 经过消抖处理的TTL/CMOS手动复位输入（MR）
- 独立看门狗定时器（CBM705/CBM706）
- 超时时间1.60秒（CBM705/CBM706）
- 高电平有效复位输出（CBM707/CBM708）
- 用于电源故障或电池电量低警告的电压监控器
- 是ADM705至ADM708的优质升级版
应用领域
- 微处理器系统
- 计算机
- 控制器
- 智能仪器
- 关键微处理器电源监控
