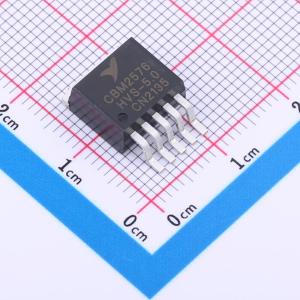

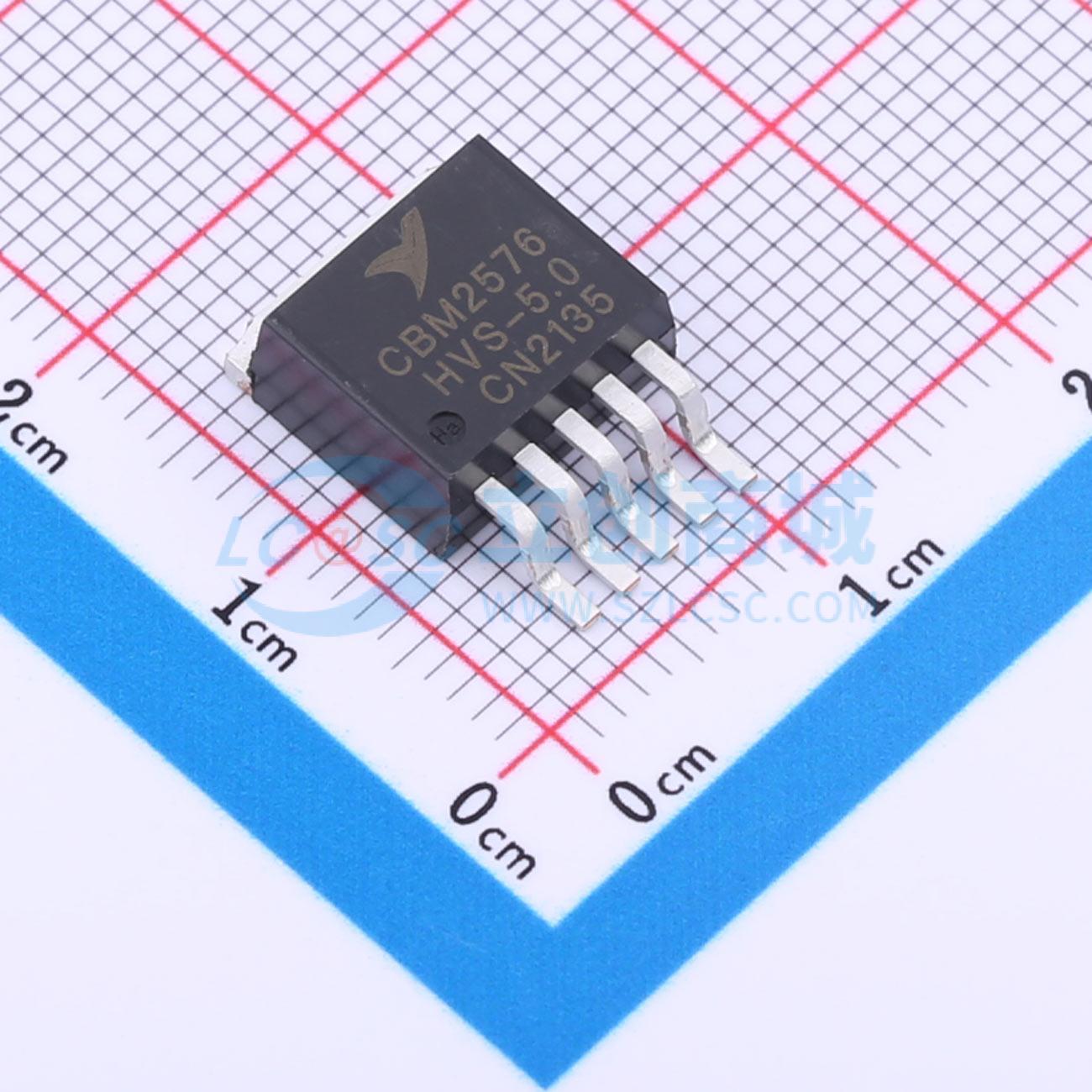

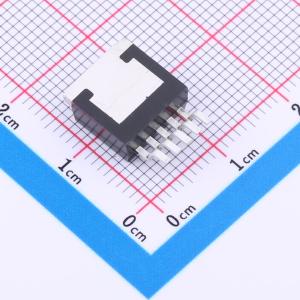

CBM2576HVS-5.0

降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CBM2576HVS系列稳压器是单片集成电路，可为降压型开关稳压器提供所有有源功能，能够驱动3A负载，具备出色的线性和负载调节能力。这些器件提供3.3V、5.0V、12V的固定输出电压版本，以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且内置频率补偿和固定频率振荡器
品牌名称: Corebai(芯佰微)
商品型号: CBM2576HVS-5.0
商品编号: C476220
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.088克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

CBM2576HVS系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，具备出色的线性和负载调节能力。这些器件有3.3V、5.0V、12V固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且内置频率补偿和固定频率振荡器。 CBM2576HVS系列是流行的三端线性稳压器的高效替代品。它大幅减小了散热器的尺寸，在某些情况下无需使用散热器。多家不同制造商提供了一系列专为CBM2576HVS优化的标准电感器。这一特性极大地简化了开关模式电源的设计。其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证公差为±4%，振荡器频率公差为±10%。外部关断功能可通过逻辑电平控制，使器件进入待机模式。输出开关具备逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。 CBM2576HVS系列采用标准的5引脚TO - 220封装。

商品特性

3.3V、5.0V、12V及可调输出版本
可调版本输出电压范围为1.23V至57V，在电压和负载条件下最大误差±4%
输出负载电流：3A
输入电压范围最高可达60V
仅需4个外部元件
52kHz固定频率内部振荡器
具备TTL关断能力，低功耗待机模式
高效率
热关断和电流限制保护
芯片内置开关晶体管
5引脚TO - 220封装

应用领域

简单高效的降压（buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器（降压 - 升压）
负升压转换器
电池充电器电源

数据手册PDF

放大查看下载PDF

优惠活动

3.5折起

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	8V~60V
	输出电压	5V
	输出电流	3A
	开关频率	47kHz~58kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10mA
	开关管(内置/外置)	内置
	输出类型	固定
