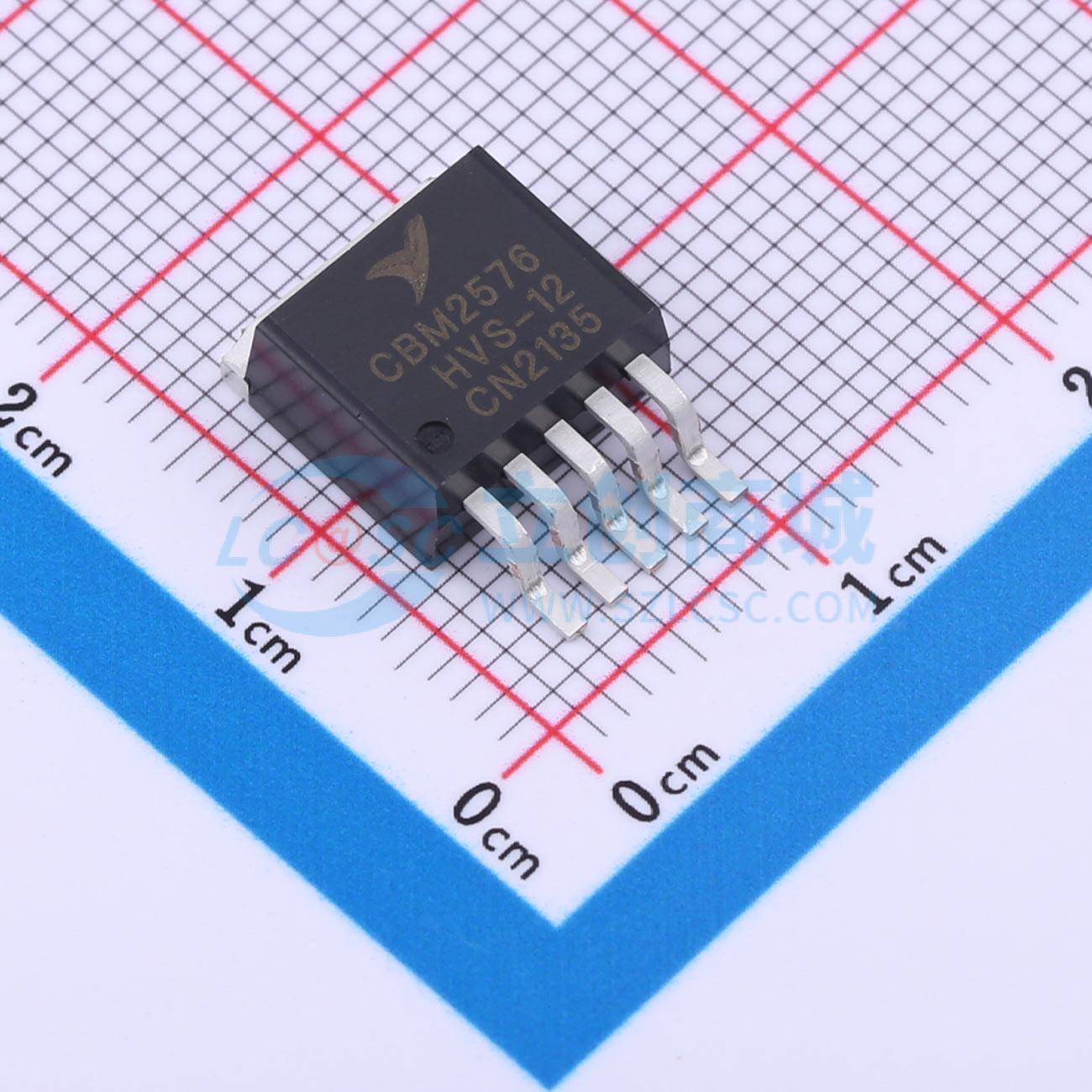

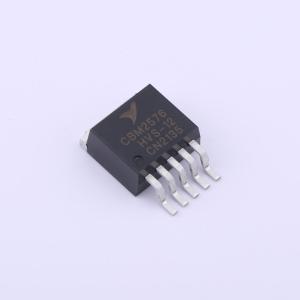

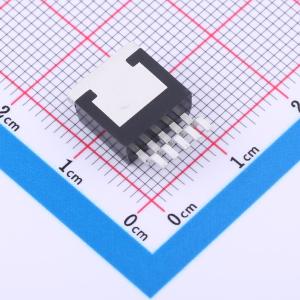

温馨提醒：图片仅供参考，商品以实物为准
CBM2576HVS-12
3.3 V, 5.0 V, 12 V 和可调输出的高效降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CBM2576HVS系列稳压器是单片集成电路,提供所有用于降压开关稳压器的主动功能,能够驱动3A负载,具有优秀的线路和负载调节性能。这些设备提供3.3V、5.0V、12V固定输出电压版本和可调输出版本。需要最少的外部组件,这些稳压器使用简单,包括内部频率补偿和固定频率振荡器。该系列提供高效的替代品,适用于流行的三端线性稳压器,显著减少散热片的尺寸,某些情况下甚至不需要散热片。
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM2576HVS-12
- 商品编号
- C476221
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 15V~60V | |
| 输出电压 | 12V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
CBM2576HVS系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，具备出色的线性和负载调节能力。这些器件有3.3V、5.0V、12V的固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且包含内部频率补偿和固定频率振荡器。 CBM2576HVS系列为常用的三端线性稳压器提供了高效的替代方案。它大幅减小了散热器的尺寸，在某些情况下无需使用散热器。多家不同制造商提供了一系列专为CBM2576HVS优化的标准电感器。这一特性极大地简化了开关模式电源的设计。 其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证有±4%的容差，振荡器频率有±10%的容差。外部关断功能可通过逻辑电平控制，使器件进入待机模式。输出开关具备逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。 CBM2576HVS系列采用标准的5引脚TO - 220封装。
商品特性
- 3.3V、5.0V、12V及可调输出版本
- 可调版本输出电压范围为1.23V至57V，在电压和负载条件下最大误差±4%
- 输出负载电流：3A
- 输入电压范围最高可达60V
- 仅需4个外部元件
- 52kHz固定频率内部振荡器
- 具备TTL关断能力，低功耗待机模式
- 高效率
- 热关断和电流限制保护
- 芯片内置开关晶体管
- 5引脚TO - 220封装
应用领域
- 简单高效的降压（buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正到负转换器（降压 - 升压）
- 负升压转换器
- 电池充电器电源
