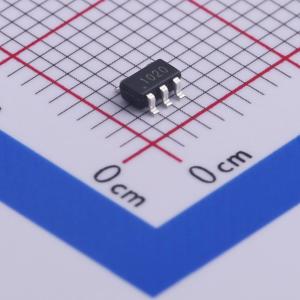

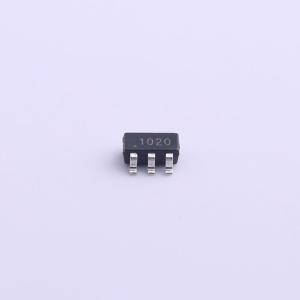

ZXCT1020E5TA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZXCT1020是一款精密高端电流检测监视器。使用此类器件可避免在检测负载电流时破坏接地层。 ZXCT1020使用两个外部电阻来设置整体电压增益，适用于需要在小检测电压下提高精度的应用。 ZXCT1020的引脚布局与ZXCT1021/2相同，仅需额外增加两个电阻：一个电阻连接在引脚1和4之间，用于设置跨导；另一个电阻连接在引脚3和2之间，用于设置整体增益。电流输出使用户能够通过这些外部电阻设置增益。使用两个外部电阻设置增益可确保最佳的通用性，因为可以改变跨导以满足ZXCT1020所需驱动负载的输出阻抗要求。极低的失调电压使得在仅10mV的检测电压下典型精度可达3%，为大电流下所需的小检测电阻提供了更好的容差。 20V至低至2.5V的宽输入电压范围使其适用于多种应用。最低工作电流仅为25μA，再加上其SOT23 - 5封装，使其也适用于便携式电池设备。
品牌名称: DIODES(美台)
商品型号: ZXCT1020E5TA
商品编号: C460626
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

ZXCT1020是一款精密高端电流检测监视器。使用此类器件可避免在检测负载电流时破坏接地层。 ZXCT1020使用两个外部电阻来设置整体电压增益，适用于需要在小检测电压下提高精度的应用。 ZXCT1020的引脚布局与ZXCT1021/2相同，仅需额外增加两个电阻：一个电阻连接在引脚1和4之间，用于设置跨导；另一个电阻连接在引脚3和2之间，用于设置整体增益。电流输出使用户能够通过这些外部电阻设置增益。使用两个外部电阻设置增益可确保最佳的通用性，因为可以改变跨导以满足ZXCT1020所需驱动负载的输出阻抗要求。极低的失调电压使得在仅10mV的检测电压下典型精度可达3%，为大电流下所需的小检测电阻提供了更好的容差。 20V至低至2.5V的宽输入电压范围使其适用于多种应用。最低工作电流仅为25μA，再加上其SOT23 - 5封装，使其也适用于便携式电池设备。

商品特性

精确的高端电流检测
灵活的电流输出缩放
2.5V - 20V工作范围
25μA静态电流
典型精度1%
SOT23 - 5封装

应用领域

电池充电器
过流监测器
主板电源电流测量
电平转换
可编程电流源

数据手册PDF

放大查看下载PDF

优惠活动

1折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	共模电压	2.5V~20V
	增益	10V/V
	带宽	2MHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	-

	属性	参数值
	工作温度	-40℃~+85℃
	差分电压	1.5V
	最大电源宽度(Vdd-Vss)	20V
	单电源	2.5V~20V
	静态电流(Iq)	25uA
