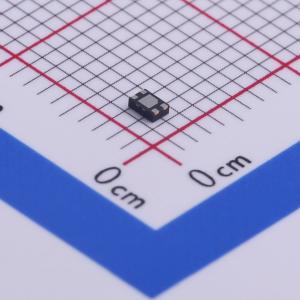

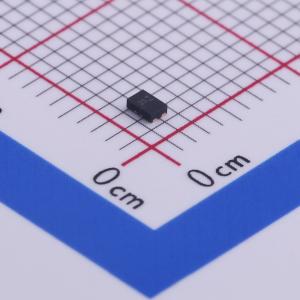

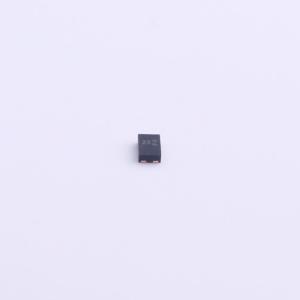

温馨提醒：图片仅供参考，商品以实物为准
ZXCT1023DFGTA
ZXCT1023DFGTA
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXCT1023DFGTA
- 商品编号
- C460627
- 商品封装
- TDFN1218-EP
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | 2.5V~20V | |
| 增益 | 50V/V | |
| 带宽 | 300kHz；1MHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+85℃ | |
| 差分电压 | 0mV~380mV | |
| 单电源电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 3.5uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | - | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | - | |
| 噪声密度(eN) | - | |
| 功能特性 | 外置式分流器；模拟输出接口；高边检测 |
商品概述
ZXCT1023是一款精密高端电流检测监控器。使用此类器件可避免在检测负载电流时破坏接地层。 ZXCT1023的内部固定增益为50，唯一需要的外部元件是外部电流检测电阻；再加上其1.2mm x 1.8mm的TDFN封装，使解决方案尺寸相比ZXCT1010缩小了四分之三以上。 20V至低至2.5V的宽输入电压范围使其适用于多种应用。 低至2.5V的工作电压和仅3.5μA的静态电流相结合，使其非常适合单节锂离子/聚合物电池充放电测量应用。
商品特性
- 精确的高端电流检测
- 固定增益为50的输出缩放
- 2.5V - 20V工作范围
- 3.5μA静态电流
- TDFN1218封装
应用领域
- 电池容量测量
- 电池充电器
- 过流监控
