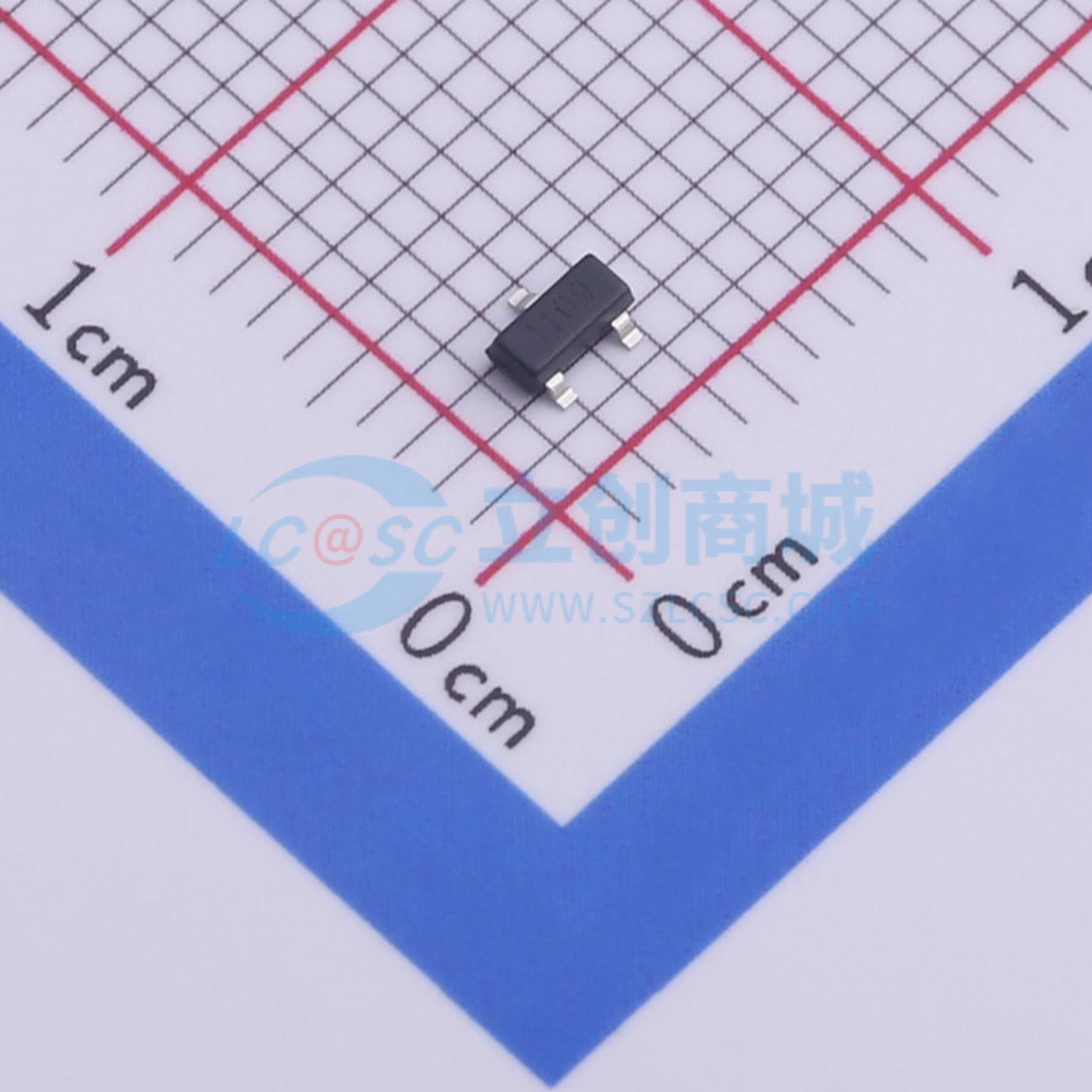

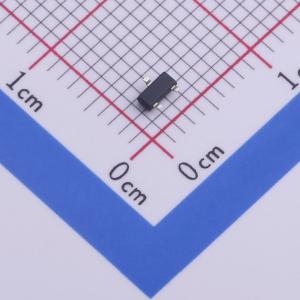

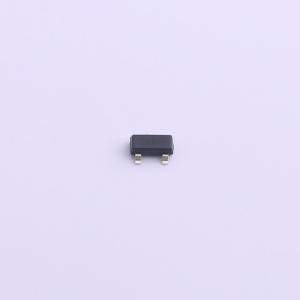

温馨提醒：图片仅供参考，商品以实物为准

ZXCT1109QSA-7

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高侧单极性电流检测监视器，无需在检测负载电流时中断接地层。宽共模输入电压范围和低静态电流，配合SOT23和SOT25封装，适用于一系列汽车应用。该器件由线路供电，无需单独的电源轨。静态电流仅为3μA，从而将电流检测误差降至最低。一个外部增益设置电阻通过允许宽增益范围来增加通用性。已通过AEC-Q100 1级认证，符合汽车标准，支持生产件批准程序（PPAP）。
品牌名称: DIODES(美台)
商品型号: ZXCT1109QSA-7
商品编号: C460632
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.002克(g)

商品参数

商品概述

ZxCT1107Q/09Q/10Q产品是高侧单极电流检测监视器。这些设备无需破坏接地平面即可检测负载电流。宽共模输入电压范围和低静态电流，加上SOT23和SOT25封装，使其适用于各种汽车应用。该设备由线路供电，因此不需要单独的电源轨。静态电流仅为3μA，从而最大限度地减少电流检测误差。一个外部增益设置电阻通过允许宽增益范围来提高多功能性。ZxCT1107Q/09Q/10Q设备已通过AEC-Q100 Grade 1认证，并符合汽车标准，支持PPAP。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电流感应放大器
	共模电压	2.5V~36V
	带宽	650kHz
	输入偏置电流(Ib)	19nA
	输入失调电压(Vos)	-

	属性	参数值
	工作温度	-40℃~+125℃
	差分电压	-0.3V~+0.8V
	最大电源宽度(Vdd-Vss)	40V
	单电源	2.5V~36V
	静态电流(Iq)	3uA
