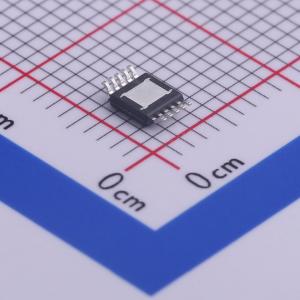

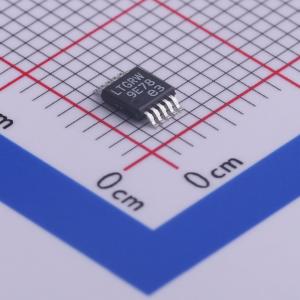

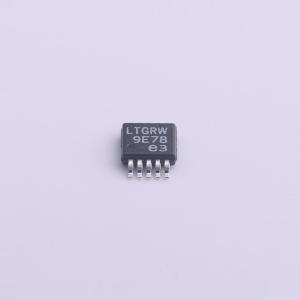

温馨提醒：图片仅供参考，商品以实物为准

LT8609EMSE#TRPBF

42V 3A 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT8609 是一款紧凑、高效、高速的同步单片降压开关稳压器,可在宽输入电压范围内（3.0V 至 42V）提供高达 3A 的连续输出电流。该器件采用低静态电流的突发模式操作,可在轻负载下实现高效率。具有超低纹波、快速最小导通时间（45ns）、可调和同步功能、内部补偿以及峰值电流模式拓扑结构。
品牌名称: ADI(亚德诺)
商品型号: LT8609EMSE#TRPBF
商品编号: C459916
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

一款紧凑、高效、高速的同步单片降压开关稳压器，非开关静态电流仅为1.7µA，可提供3A的连续电流。突发模式操作可在极低输出电流下实现高效率，同时将输出纹波保持在10mVP-P以下。SYNC引脚允许与外部时钟同步，或进行扩频调制以实现低EMI操作。采用峰值电流模式拓扑的内部补偿允许使用小型电感器，从而实现快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值，可用于设置VIN欠压锁定（UVLO）或关闭器件。TR/SS引脚上的电容可在启动期间设置输出电压的上升速率，而PG标志则在VOUT处于编程输出电压的±8.5%范围内以及出现故障情况时发出信号。LT8609A的开关边沿更缓，可降低EMI辐射。LT8609B仅工作在脉冲跳跃模式。

商品特性

宽输入电压范围：3.0V至42V
超低静态电流突发模式操作：将12VIN调节至3.3VOUT时<2.5µA，输出纹波<10mVP-P
高效2MHz同步操作：从12VIN输出5VOUT、1A时效率>93%
最大3A连续输出
快速最小开关导通时间：45ns
可调节且可同步：200kHz至2.2MHz
用于低EMI的扩频频率调制
允许使用小型电感器
低压差
峰值电流模式操作
精确的1V使能引脚阈值
内部补偿
输出软启动和跟踪
小型10引脚或16引脚MSOP封装

应用领域

GSM收发器
通用降压应用
低EMI降压应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~42V
	输出电压	-
	输出电流	3A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.7uA
	开关管(内置/外置)	内置
	输出类型	可调
