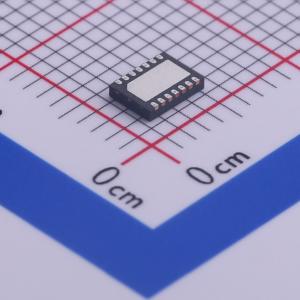

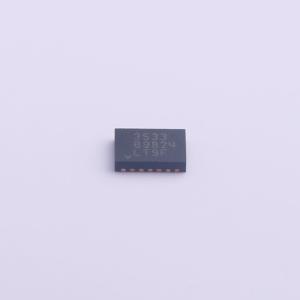

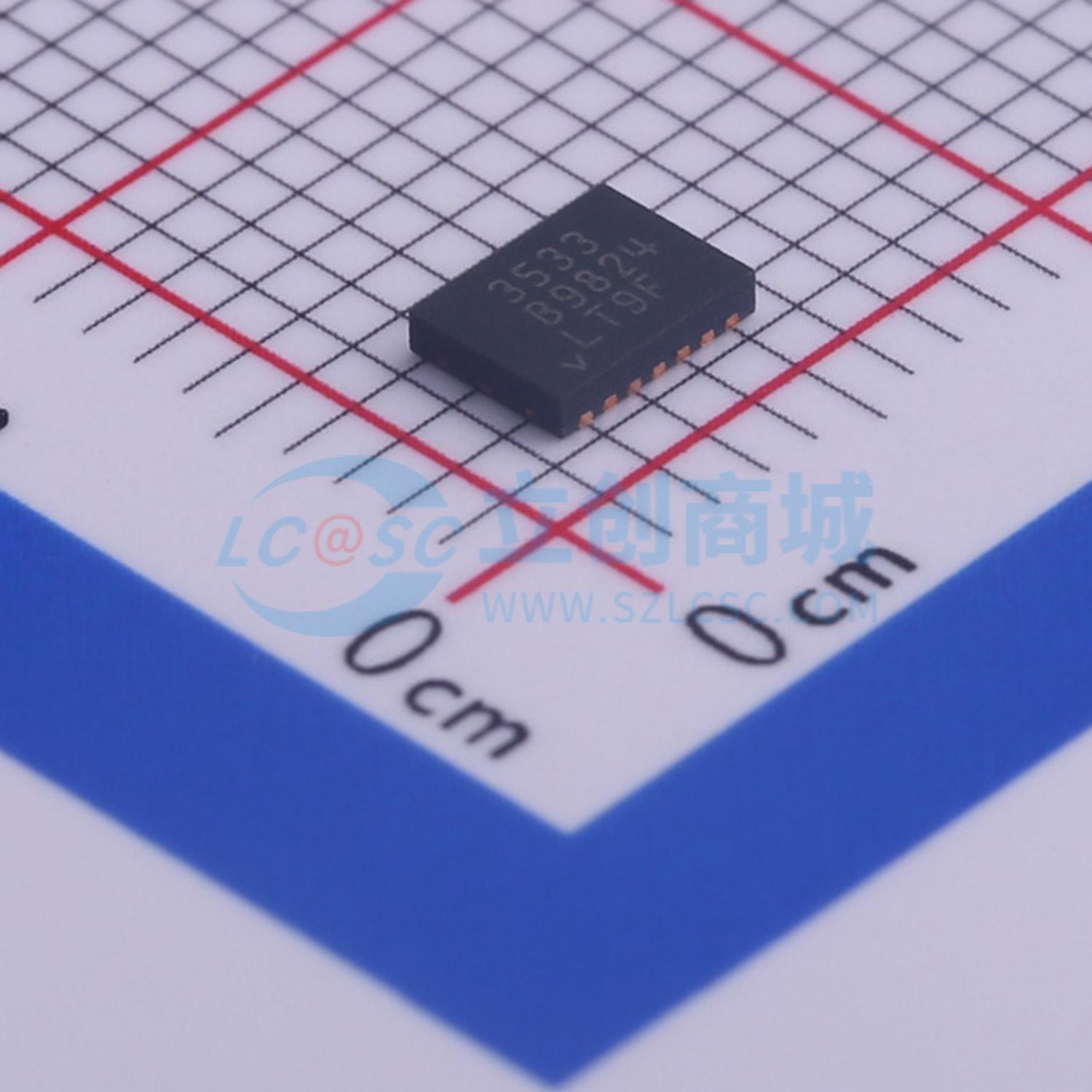

温馨提醒：图片仅供参考，商品以实物为准

LTC3533EDE#TRPBF

2A 宽输入电压同步降压-升压型 DC/DC 转换器

品牌名称: ADI(亚德诺)
商品型号: LTC3533EDE#TRPBF
商品编号: C461524
商品封装: DFN-14(3x4)
包装方式: 编带
商品毛重: 0.062克(g)

商品参数

商品概述

LTC3533是一款宽输入电压（VIN）范围、高效、固定频率的降压-升压型DC/DC转换器，可在高于、低于或等于输出电压的输入电压下工作。该IC采用的拓扑结构可在所有工作模式下实现连续传递函数，使其非常适合输出电压在输入电压范围内的单节锂离子/聚合物电池或多节碱性/NiMH电池应用。 LTC3533具有可编程突发模式操作、低至1.8V的扩展输入电压（VIN）和输出电压（VOUT）范围，以及更高的输出电流。可通过外部电阻将开关频率编程至最高2MHz。突发模式阈值可通过一个连接在BURST引脚与地（GND）之间的电阻进行编程。其他特性包括1µA关断电流、短路保护、可编程软启动、电流限制和热关断。LTC3533采用散热增强型14引脚3mm×4mm×0.75mm DFN封装。

商品特性

输入电压高于、低于或等于输出电压时均可实现稳压输出
输入电压范围为1.8V至5.5V，输出电压范围为5.25V
当输入电压VIN > 1.8V时，连续输出电流为0.8A
当输入电压VIN > 3V时，连续输出电流为2A
单电感
同步整流：效率高达96%
可编程突发模式操作：输出电流IO = 40µA
关断时输出断开
可编程频率范围为300kHz至2MHz
关断电流 < 1µA
小型散热增强型14引脚（3mm×4mm×0.75mm）DFN封装

应用领域

GSM调制解调器
手持仪器
数码相机
智能手机
媒体播放器
微型硬盘驱动器电源

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	1.8V~5.25V
	输出电流	2A
	开关频率	300kHz~2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式；降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
