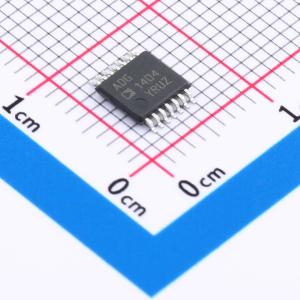

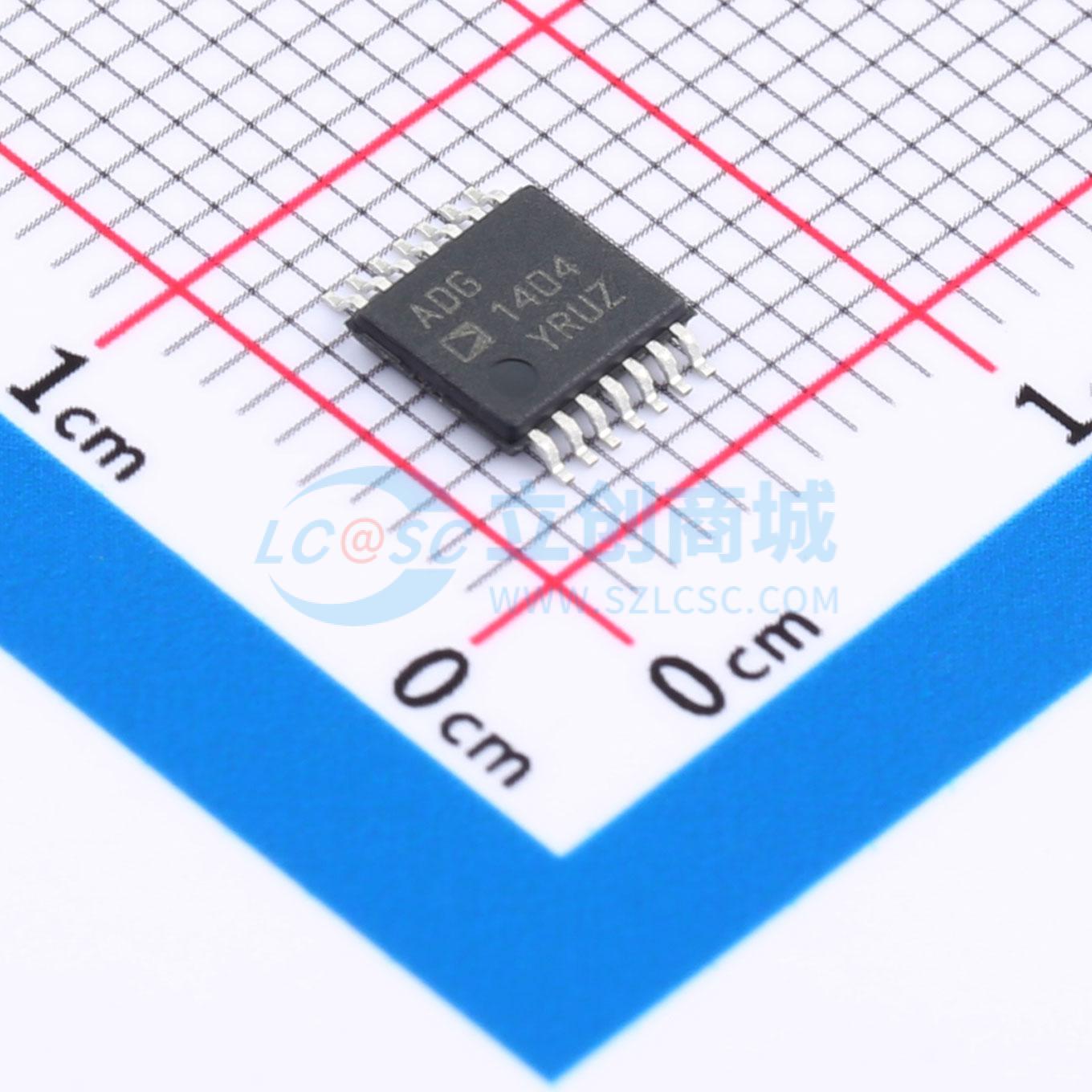

ADG1404YRUZ-REEL7

ADG1404 4:1 iCMOS 多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADG1404是一款iCMOS模拟多路复用器，包含四个单通道。该设备在+12V、±15V和±5V下完全指定，无需Vcc电源，3V逻辑兼容输入。
品牌名称: ADI(亚德诺)
商品型号: ADG1404YRUZ-REEL7
商品编号: C461528
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.099克(g)

商品参数

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	1
	工作电压	13.5V~16.5V；4.5V~5.5V；10.8V~13.2V；-5.5V~-4.5V；-16.5V~-13.5V
	导通时间(ton)	100ns

商品概述

ADG1404是一款互补金属氧化物半导体（CMOS）模拟多路复用器，由采用iCMOS工艺设计的四个单通道组成。iCMOS（工业CMOS）是一种模块化制造工艺，结合了高压CMOS和双极技术。它能够开发出一系列高性能模拟IC，可在33 V电压下工作，且占位面积是前代高压器件无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS组件能够承受高电源电压，同时提高性能、显著降低功耗并减小封装尺寸。导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换音频信号时具有出色的线性度和低失真。 iCMOS结构确保超低功耗，使该器件非常适合便携式和电池供电的仪器。 ADG1404根据3位二进制地址线A0、A1和EN，将四个输入之一切换到公共输出D。EN引脚置逻辑0时，器件禁用。每个开关导通时双向导通性能相同，输入信号范围可扩展至电源电压。关断状态下，可阻断高达电源电压的信号电平。所有开关均具有先断后通的切换动作。该设计固有的低电荷注入特性，可在切换数字输入时将瞬态干扰降至最低。

商品特性

导通电阻1.5 Ω
导通电阻平坦度0.3 Ω
通道间导通电阻匹配度0.1 Ω
连续电流高达400 mA
在+12 V、±15 V和±5 V电压下进行全面规格测试
仅需单电源
3 V逻辑兼容输入
轨到轨操作
14引脚TSSOP和4 mm×4 mm、16引脚LFCSP封装

应用领域

自动测试设备
数据采集系统
电池供电系统
采样保持系统
音频信号路由
通信系统
继电器替代

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交59单

	属性	参数值
	导通电阻(Ron)	1.5Ω
	关闭时间(toff)	110ns
	工作温度	-40℃~+125℃
	导通电容(Con)	170pF
	带宽	55MHz
