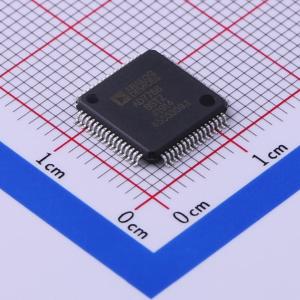

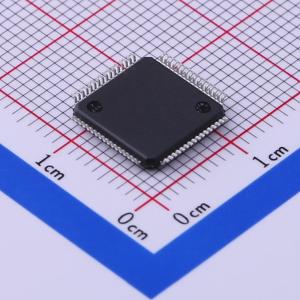

AD7768BSTZ
8-/4-通道 24位 同步采样 ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8通道、24位同步采样ADC，具备功耗调节功能、110.8 kHz带宽
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7768BSTZ
- 商品编号
- C461538
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.382克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 256kHz | |
| 通道数 | 8 | |
| 工作电压 | 5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 信噪比 | 107.8dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 32.768MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 256kHz |
商品特性
- 高精度交流和直流性能
- 8/4通道同步采样
- 每通道最高256 kSPS的ADC输出数据速率
- 108 dB动态范围
- 最高110.8 kHz输入带宽（-3 dB带宽）
- 典型总谐波失真（THD）为 -120 dB
- 满量程范围（FSR）积分非线性（INL）为±z ppm，失调误差为±50 μV，增益误差为±30 ppm
- 针对功耗、噪声和输入带宽进行了优化
- 可选功率、速度和输入带宽（BW）模式
- 快速模式：最高速度；带宽110.8 kHz，每通道功耗51.5 mW
- 中速模式：速度减半，带宽55.4 kHz，每通道功耗27.5 mW
- 节能模式：最低功耗，带宽13.8 kHz，每通道功耗9.375 mW
- 输入带宽范围：直流至110.8 kHz
- 可编程输入带宽/采样率
- 数据接口上的循环冗余校验（CRC）错误检查
- 菊花链连接
- 线性相位数字滤波器
- 低延迟sinc5滤波器
- 宽带砖墙滤波器：从直流到102.4 kHz通带纹波为±0.005 dB
- 模拟输入预充电缓冲器
- 电源：AVDD1 = 5.0 V，AVDD2 = 2.25 V至5.0 V，IOVDD = 2.5 V至3.3 V或IOVDD = 1.8 V
- 64引脚LQFP封装，无裸露焊盘
- 温度范围：-40°C至+105°C
应用领域
- 数据采集系统：USB/PXI/以太网
- 仪器仪表和工业控制回路
- 音频测试与测量
- 振动和资产状态监测
- 三相电能质量分析
- 声纳
- 高精度医疗脑电图（EEG）/肌电图（EMG）/心电图（ECG）
