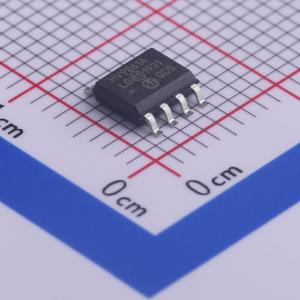

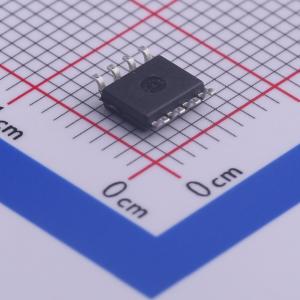

温馨提醒：图片仅供参考，商品以实物为准

HV9861ALG-G

平均模式恒流控制LED驱动器

描述: HV9861A是一种专利的、平均模式、恒流控制的LED驱动IC，工作在恒定关断时间模式下。与HV9910B不同，这种控制IC不会产生峰值到平均值误差，因此无需环路补偿或高边电流检测就能大大提高LED电流的精度、线性和负载调节能力。输出LED电流精度为±3%。该IC配备了一个用于打嗝模式输出短路保护的电流限制比较器。内部提供了过温保护。HV9861A的内部稳压电压（VDD）为7.5V。该IC可以从15-450V电源供电。提供了一个接受外部控制TTL兼容信号的PWM调光输入。输出电流可以通过内部270mV参考进行编程，或者通过0-1.5V的调光输入进行外部控制。HV9861A与HV9910B和HV9961引脚兼容，并且可以作为许多应用中的直接替换品，以提高LED电流的精度和调节能力。
品牌名称: MICROCHIP(美国微芯)
商品型号: HV9861ALG-G
商品编号: C461573
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.109克(g)

商品参数

商品概述

HV9861A是一款拥有专利的平均模式、恒流控制LED驱动IC，工作于恒定关断时间模式。与HV9910B不同，该控制IC不会产生峰均误差，因此无需任何环路补偿或高端电流检测，就能大幅提高LED电流的精度、线性度和负载调整率。输出LED电流精度为±3%。该IC配备了一个用于打嗝模式输出短路保护的限流比较器，并具备内部过温保护功能。HV9861A的内部稳压电压（VDD）为7.5V。该IC可由15 - 450V电源供电，提供一个PWM调光输入，可接受外部控制的TTL兼容信号。输出电流可通过内部270mV参考电压进行编程，也可通过0 - 1.5V调光输入进行外部控制。 HV9861A与HV9910B和HV9961引脚兼容，在许多应用中可直接替代，以提高LED电流的精度和调整率。

商品特性

快速平均电流控制
可编程恒定关断时间开关
PWM/线性调光输入
具备跳过模式的输出短路保护
环境工作温度范围为 -40℃至 +125℃
与HV9910B和HV9961引脚兼容

应用领域

DC/DC或AC/DC LED驱动应用
LCD显示器的LED背光驱动
通用恒流源
LED标识和显示屏
建筑和装饰性LED照明
LED路灯照明

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(3300个/圆盘，最小起订量 200 个)

个

起订量：200 个3300个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	15V~450V
	开关频率	-
	通道数	1
	调光	PWM

	属性	参数值
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	3%
