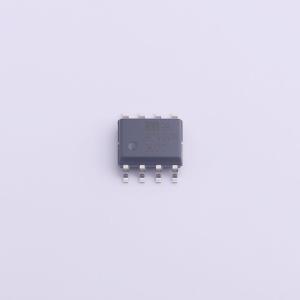

温馨提醒：图片仅供参考，商品以实物为准

MIC38HC43YM-TR

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC38HC43YM-TR
商品编号: C461587
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.109克(g)

商品参数

商品概述

MIC38HC4x系列是固定频率电流模式PWM控制器，具备1A驱动电流能力。它们与384x双极型器件引脚兼容。其高输出驱动能力、快速的上升和下降时间，再加上低启动电流，使其成为需要高效率的理想PWM控制器。欠压锁定电路使’42和’44版本能在14.5V启动，并可低至9V工作；’43和’45版本在8.4V启动，可低至7.6V工作。所有版本最高可在20V下工作。与由15V电源供电的双极型UC384x器件相比，启动电流典型值降至50μA，工作电流典型值降至4.0mA。缩短的输出上升和下降时间可驱动更大的MOSFET，轨到轨输出能力提高了效率，特别是在较低电源电压下。MIC38HC4x还具备经过微调的振荡器放电电流和带隙基准。 MIC38HC4x - 1有14引脚塑料DIP和SOIC封装。8引脚器件尺寸小，而14引脚器件将模拟和电源连接分开，以提高性能和功率耗散。

商品特性

快速的20ns输出上升时间和15ns输出下降时间
-40℃至+85℃温度范围超过UC284x规格
高性能、低功耗BiCMOS工艺
超低启动电流（典型值50μA）
低工作电流（典型值4mA）
高输出驱动（HC版本峰值电流1A）
具备轨到轨摆幅的CMOS输出
高达500kHz的电流模式工作
经过微调的5V带隙基准
与UC3842/3843/3844/3845(A)引脚兼容
经过微调的振荡器放电电流
带迟滞的欠压锁定（UVLO）
低交叉导通电流

应用领域

电流模式离线开关电源
电流模式DC - DC转换器
降压“buck”调节器
升压“boost”调节器
反激式隔离调节器
正激式转换器
同步FET转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	7.6V~20V
	最大占空比	96%

	属性	参数值
	拓扑结构	反激式；正激式；降压式；升压式
	工作温度	-40℃~+85℃@(TA)
