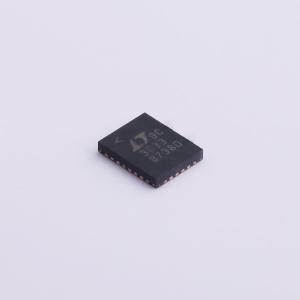

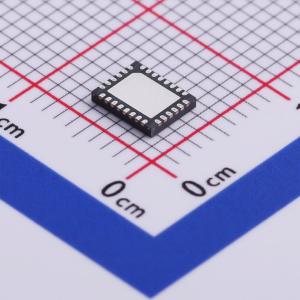

LTC3633EUFD#PBF
双通道3A、15V同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC3633是一款高效、双通道同步降压调节器,采用控制导通时间的电流模式架构。输入电压范围为3.6V至15V,每通道最大输出电流为3A。工作频率可编程并同步,范围为500kHz至4MHz。该器件支持低占空比操作,最高效率可达95%。具有多种保护功能,包括短路保护、过压输入保护和过温保护。适用于双电池锂离子电池、12V或5V电源系统等应用场景。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3633EUFD#PBF
- 商品编号
- C462639
- 商品封装
- QFN-28-EP(4x5)
- 包装方式
- 管装
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~15V | |
| 输出电压 | - | |
| 输出电流 | 3A；3A | |
| 开关频率 | 500kHz~4MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LTC3633是一款高效、双通道单片同步降压稳压器，采用受控导通时间、电流模式架构，具备可锁相的开关频率。两个通道可以相差180°异相运行，从而降低了对输入和输出电容的要求。其工作电源电压范围为3.6至15V，适用于双节锂离子电池，以及由12V或5V电源供电的负载点电源应用。 工作频率可通过外部电阻在500kHz至4MHz范围内进行编程和同步。高频能力允许使用小型表面贴装电感和电容。独特的恒定频率/受控导通时间架构非常适合高频运行、同时需要快速瞬态响应的高降压比应用。内部锁相环控制内部单稳态定时器的导通时间，以匹配内部时钟或外部施加时钟的频率。
商品特性
- 3.6V至15V输入电压范围
- 每通道3A输出电流
- 高达95%的效率
- 低占空比运行：在2.25MHz时为5%
- 通道间可选0°/180°相移
- 可调开关频率：500kHz至4MHz
- 外部频率同步
- 电流模式运行，具备出色的线路和负载瞬态响应
- 0.6V基准电压，允许低输出电压
- 用户可选的突发模式运行或强制连续运行
- 输出电压跟踪和软启动功能
- 短路保护
- 输入过压和过温保护
- 低功耗2.5V线性稳压器输出
- 电源正常状态输出
- 提供(4mm×5mm) QFN - 28和28引脚TSSOP封装
应用领域
- 分布式电源系统
- 电池供电仪器
- 负载点电源
