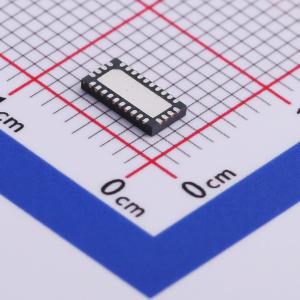

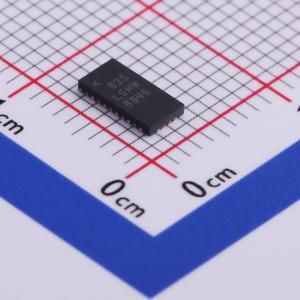

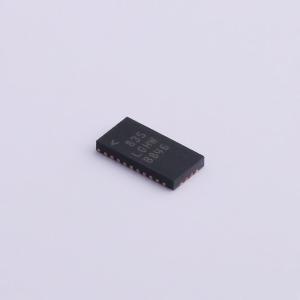

温馨提醒：图片仅供参考，商品以实物为准
LT8612IUDE#TRPBF
42V 6A 同步降压调节器
- 描述
- LT8612是一款紧凑、高效、高速的同步单片降压开关调节器,静态电流仅为3μA。其输入电压范围为3.4V至42V,支持低纹波突发模式操作,可实现高达95%的效率。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8612IUDE#TRPBF
- 商品编号
- C462656
- 商品封装
- QFN-28-EP(3x6)
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.4V~42V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LT8612是一款紧凑、高效、高速的同步单片降压开关稳压器，仅消耗3µA的静态电流。它集成了上下功率开关以及所有必要的电路，最大限度地减少了对外部元件的需求。低纹波突发模式操作可在极低输出电流下实现高效率，同时将输出纹波保持在10mV峰峰值以下。SYNC引脚允许与外部时钟同步。采用峰值电流模式拓扑的内部补偿可使用小型电感器，实现快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值，可用于设置输入欠压锁定或关闭LT8612，将输入电源电流降至1µA。TR/SS引脚上的电容可设置启动期间的输出电压斜坡速率。当输出电压在编程输出电压的±9%范围内以及出现故障情况时，PG标志会发出信号。LT8612采用小型3mm×6mm 28引脚QFN封装，带有散热焊盘，热阻低。
商品特性
- 宽输入电压范围：3.4V至42V
- 超低静态电流突发模式操作：在将12V输入调节至3.3V输出时，静态电流为3µA，输出纹波<10mV峰峰值
- 高效同步操作：在3A、5V输出（输入12V）时效率为95%；在3A、3.3V输出（输入12V）时效率为94%
- 快速最小开关导通时间：40ns
- 在所有条件下均具有低压差：3A时为250mV
- 允许使用小型电感器
- 在过载条件下可安全耐受电感器饱和
- 可调节和同步：200kHz至2.2MHz
- 电流模式操作
- 精确的1V使能引脚阈值
- 内部补偿
- 输出软启动和跟踪
- 小型散热增强型3mm×6mm 28引脚QFN封装
应用领域
- 汽车和工业电源
- 通用降压应用
- GSM电源
