LT3506 是一款双电流模式 PWM 降压 DC/DC 转换器，内置2A功率开关。两个转换器同步到单个振荡器并以相反相位运行，从而减少输入纹波电流。输出电压通过外部电阻分压器设置，每个调节器都有独立的关断和软启动电路。当每个调节器的输出处于稳压状态时，会生成电源正常信号，简化电源排序并方便与微控制器和DSP接口。

LT3506 的开关频率为575kHz，而 LT3506A 的开关频率为1.1MHz。这些高开关频率允许使用小型电感器和电容器，从而实现非常小的双1.6A输出解决方案。恒定频率和陶瓷电容器结合产生低且可预测的输出纹波电压。由于其宽输入范围为3.6V至25V，LT3506 可调节多种电源，从4节电池和5V逻辑电源轨到非稳压墙式变压器、铅酸电池和分布式电源。电流模式PWM架构提供了快速瞬态响应，并使用简单的补偿元件进行逐周期限流。频率回折和热关断提供额外保护。

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~25V
	输出电压	-
	输出电流	1.6A
	开关频率	1MHz~1.2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	3.8mA
	开关管(内置/外置)	-
	输出类型	可调
	功能特性	逐波限流；工作状态指示

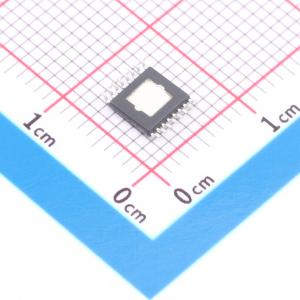

LT3506AEFE#PBF
