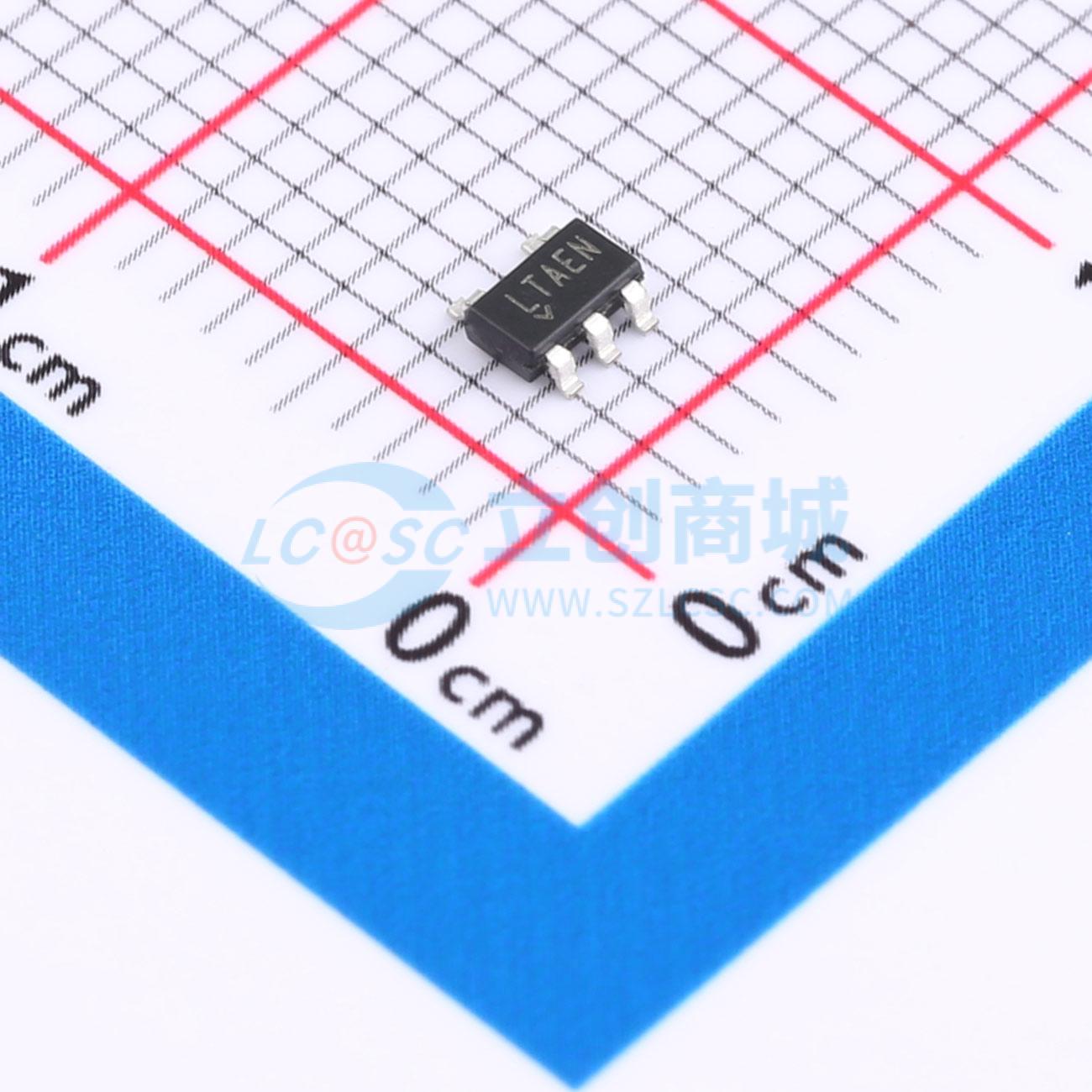

温馨提醒：图片仅供参考，商品以实物为准

LTC4411ES5#TRMPBF

2.6A低损耗理想二极管

描述: LTC4411是一款理想的二极管IC，能够在2.6V至5.5V的输入电压下提供高达2.6A的电流。LTC4411采用5引脚、1mm薄型SOT - 23封装。LTC4411包含一个140mΩ的P沟道MOSFET，用于连接IN和OUT。在正常正向工作期间，MOSFET两端的压降可调节至低至28mV。对于高达100mA的负载电流，静态电流小于40µA。如果输出电压超过输入电压，MOSFET将关闭，从OUT到IN的反向电流小于1µA。最大正向电流限制为恒定的2.6A（典型值），内部热限制电路可在故障条件下保护该器件。漏极开路的STAT引脚指示导通状态。当LTC4411不导通正向电流时，STAT引脚可用于驱动一个辅助P沟道MOSFET电源开关，连接备用电源。高电平有效的控制引脚可关闭LTC4411，并将电流消耗降低至小于25µA。关闭时，LTC4411通过状态信号上的低电压指示此状态。
品牌名称: ADI(亚德诺)
商品型号: LTC4411ES5#TRMPBF
商品编号: C462651
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.92克(g)

商品参数

商品概述

LTC4411是一款理想的二极管IC，能够在2.6V至5.5V的输入电压下提供高达2.6A的电流。LTC4411采用5引脚、1mm薄型SOT - 23封装。 LTC4411包含一个140mΩ的P沟道MOSFET，用于连接IN和OUT。在正常正向工作期间，MOSFET两端的压降可调节至低至28mV。对于高达100mA的负载电流，静态电流小于40µA。如果输出电压超过输入电压，MOSFET将关闭，从OUT到IN的反向电流小于1µA。最大正向电流限制为恒定的2.6A（典型值），内部热限制电路可在故障条件下保护该器件。漏极开路的STAT引脚指示导通状态。当LTC4411不导通正向电流时，STAT引脚可用于驱动一个辅助P沟道MOSFET电源开关，连接备用电源。高电平有效的控制引脚可关闭LTC4411，并将电流消耗降低至小于25µA。关闭时，LTC4411通过状态信号上的低电压指示此状态。

商品特性

用于电源路径或二极管的低损耗替代品
小的调节正向电压（28mV）
2.6A最大正向电流
低正向导通电阻（最大140mΩ）
低反向泄漏电流（<1µA）
2.6至5.5V工作范围
内部限流保护
内部热保护
无需外部有源元件
与LTC4412引脚兼容的单片替代品
低静态电流（40µA）
薄型（1mm）5引脚SOT - 23封装

应用领域

手机
手持电脑
数码相机
USB外设
不间断电源
逻辑控制电源开关

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	理想二极管/ORing控制器
	输入电压(Vin)	2.6V~5.5V
	FET类型	内置FET

	属性	参数值
	正向压降(Vf)	28mV
	导通电阻(RDS(on))	140mΩ
	静态电流(Iq)	40uA
