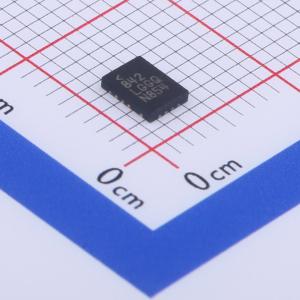

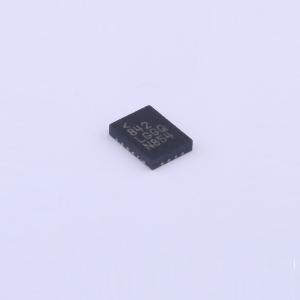

温馨提醒：图片仅供参考，商品以实物为准

LT8614IUDC#TRPBF

低噪声降压调节器具有超低EMI

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 2.5μA 静态电流的 42V、4A 同步降压型 Silent Switcher
品牌名称: ADI(亚德诺)
商品型号: LT8614IUDC#TRPBF
商品编号: C462618
商品封装: QFN-20(3x4)
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

LT8614降压稳压器采用了 Silent Switcher 架构，旨在最大程度降低 EMI 辐射，同时在高达 3MHz 的频率下实现高效率。该器件采用 3mm × 4mm QFN 封装，其单片结构集成了功率开关并包含所有必要电路，可实现极小 PCB 占位面积的解决方案。输出完全稳压时，超低的 2.5µA 静态电流使该器件适用于在极小负载电流下要求最高效率的应用。在从零到满载电流的任何负载条件下，瞬态响应都非常出色，输出电压纹波低于 10mVP-P。 LT8614 凭借 30ns 的快速最小顶部开关导通时间，能够在高频下实现高输入电压到低输出电压的转换。即使电感饱和，在过载情况下也能安全工作。该器件具备必要的特性且易于使用：漏极开路的 PG 引脚在输出稳压时发出信号。SYNC 引脚支持时钟同步，并可选择突发模式或脉冲跳跃模式。通过 TR/SS 引脚可实现软启动和跟踪功能。使用 EN/UV 引脚可设置精确的使能阈值，RT 引脚连接电阻可设置开关频率。

商品特性

Silent Switcher 架构，超低 EMI 辐射
高频下高效率
在 1MHz、12VIN 至 5VOUT 条件下，效率高达 96%
在 2MHz、12VIN 至 5VOUT 条件下，效率高达 94%
宽输入电压范围：3.4V 至 42V
超低静态电流突发模式工作：在 12VIN 至 3.3VOUT 稳压时，IQ 为 2.5µA，输出纹波 < 10mVP-P
快速最小开关导通时间：30ns
在所有条件下低压差：1A 时为 125mV
在过载时可安全承受电感饱和
可调节且可同步：200kHz 至 3MHz
峰值电流模式工作
精确的 1V 使能引脚阈值
内部补偿
输出软启动和跟踪
小型 18 引脚 3mm × 4mm QFN 封装

应用领域

汽车和工业电源
通用降压应用
GSM 电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.4V~42V
	输出电压	3.3V~30V
	输出电流	4A
	开关频率	200kHz~3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.5uA
	开关管(内置/外置)	内置
	输出类型	可调
